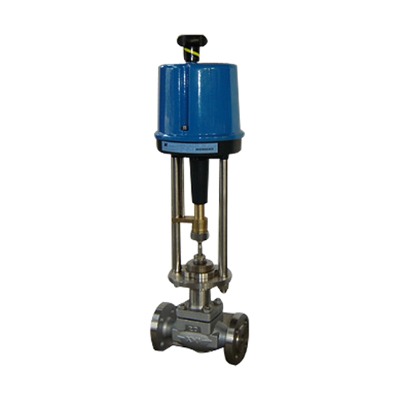

小口徑單座調節閥結構緊湊,有呈s流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合iec534標準。 調節閥的泄漏量符合ansi b16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大,產品符合gb/t4213-92。小口徑單座調節閥訂貨須知:產品型號與名稱、公稱通徑dn(mm)、公稱壓力、流量特性、閥體材質、額定流量系數、介質種類和溫度范圍、閥前后壓力(壓差)、電源電壓和控制信號、其它特殊要求。

一、調節閥主要技術參數

公稱通徑：20、25mm

公稱壓力：ansi 125、150、300、600、jis 10、16、20、30、40k、pn1.6、4.0、6.4mpa

連接型式：法蘭連接：ff、rf、rj、lg、溝槽型、嵌入型

法蘭標準：jis b2201-1984、ansi b16.5-1981、gb/t9112～9124-2000等

焊接連接：嵌接焊sw

材料：鑄鋼（zg230-450）、鑄不銹鋼（zg1cr18ni9ti、zg1cr18ni12mo2ti、zg00cr18ni12mo2ti）、鈦等

上閥蓋：常溫型：-17～+230℃

伸長ⅰ型（e1）：-45～-17℃ +230～+566℃

伸長ⅱ型（e2i）：-100～-45℃

伸長ⅱ型（e2w）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料。

閥內組件

閥芯型式：單座柱塞型閥芯。

流量特性：金屬閥座 等百分比特性（％）和線性特性,參考流量特性曲線圖

cv值從0.04～14的高精度流量特性符合iec534-2標準

軟閥座 等百分比特性（％）和線性特性,參考流量特性曲線圖

注：關于聚四氟乙烯閥座的工作溫度和壓差,參考流量特性曲線圖

材料：不銹鋼（1cr18ni9ti、1cr18ni12mo2ti、17-4ph、9cr18、316l）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
