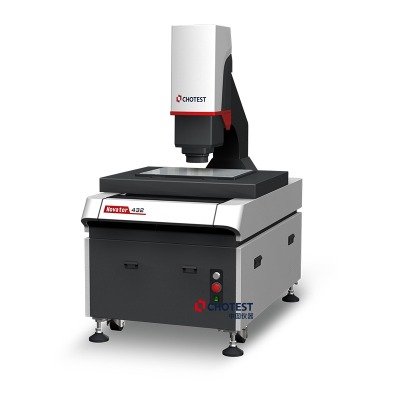

novator432二次元影像儀品牌是一種全自動影像測量儀,它通過光學放大和數字圖像處理技術來實現對物體尺寸、形狀、位置、輪廓等各種參數的測量。

影像儀通過搭載高精度光學電動變倍鏡頭,不但能將微小的產品特征看清,還能滿足高精度的產品尺寸測量。novator影像儀在鏡頭端搭載著高清廣角鏡頭,能夠清晰地觀察到產品整體形狀,支持實時圖像與圖片兩種成像導航方式,實現產品快速定位、精準測量,提高測量效率。

產品優勢

穩固移動平臺、高測量精度

1.精密大理石機臺,穩定性好,精度高。

2.精密線性滑軌和伺服控制系統,超低分貝靜音級運動。

3.三軸全自動可編程檢測,實現復雜特征批量檢測。

激光掃描成像、3d復合測量

1.支持點激光輪廓掃描測量,進行高度方向上的輪廓測量。

2.支持線激光3d掃描成像,可實現3d掃描成像和空間測量。

3.visionx測量軟件支持多種輪廓測量和3d空間測量,無縫連接2d/3d混合測量。

頻閃照明光源、高速硬件飛拍

1.具備頻閃照明光源,支持頻閃和普通雙模式。

2.支持飛拍模式測量,測量效率提升5~10倍。

3.融入中圖閃測儀的拼接測量功能,發揮綜合優勢。

可更換rgb表光、獨立升降表光

1.可更換rgb表光和白色表光,適應多種復雜顏色和材料表面。

2.表光可獨立升降,更好的觀察樣品表面。

3.支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量,批量更快

1.程序匹配工件坐標系,自動執行測量流程。

2.支持cad圖紙和gerber圖紙導入,坐標系匹配測量。

3、cnc固定坐標系模式下,可快速精確地進行批量測量。

操作簡單,輕松無憂

1.具備大幅面導航相機,快速實現工件定位。

2.具有鏡頭防撞功能,輕松無憂。

3.一體化操作界面,任何人都能輕松設定和測量。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 x、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：r角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、o型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

novator二次元影像儀品牌可以自動抓取數據點,測量點、線、圓、弧、橢圓、矩形等幾何特征,自動分析測量特征的各種參數,如寬度、直徑、位置、直線度、圓錐度、圓柱度等各種幾何尺寸。儀器特點是可以自動抓取產品的邊界和表面,尤其是在測量一些弱邊緣特征(如過渡曲線、圓角加工等)時能完成自動抓取。結合專用測量軟件對測繪要素 數據進行處理、評價和輸出。在保證精度的前提下,測量效率更高。
