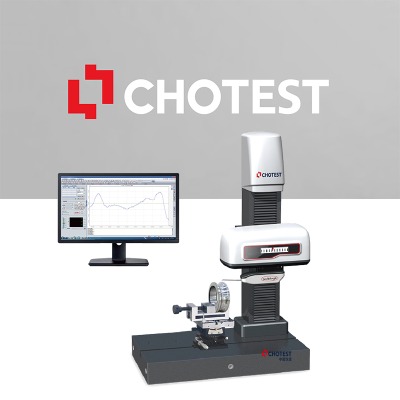

sj5730粗糙度輪廓測量儀具有12mm-24mm的粗糙度輪廓一體式測量范圍,分辨率達到0.1nm,因此非常適合測量大曲面高精密零部件的輪廓參數測量,同時具備球面、弧面、非球面輪廓參數評價功能,能夠滿足各種高精密輪廓粗糙度加工行業的測量需求。

產品功能

1.一次測量可同時評定粗糙度及輪廓參數,分析評定r參數、p參數、w參數等微觀粗糙度參數及倒角、r角、直線度、位置尺寸、角度的宏觀輪廓參數；

2.表面粗糙度評定： r參數、p參數、w參數、核心粗糙度rcore、motif等微觀粗糙度參數評定；

3.圓球類零件輪廓及粗糙度參數測量評定；

4.表面輪廓評定：評定任何點/線間距、兩線夾角、圓弧半徑、直徑等幾何量尺寸參量,并可對輪廓進行直線度、圓度、輪廓度、平行度、位置度、垂直度等分析,重新分析和測量的操作簡潔高效；

5.尺寸標注：半徑、兩圓中心距離、x/z尺寸、斜邊、兩線夾角、直線相交、直線與圓弧相交、圓弧與圓弧相交、尺寸標注線大小修改、線偏移、局部輪廓放大和調平等；

6.測量記錄采用集中式數據庫管理,可按被測件類型、生產單位、出廠編號、檢測員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理測量記錄；

7.輸出多種格式報表(.doc,.docx,.xlsx,.pdf),并支持自定義報表,定制測量記錄報表,可批量打印記錄表,具有數據備份和還原數據庫功能；

8.具備自動找拐點功能,能按照程序設置進行x軸自動找拐點；

9.成熟簡單的標定,儀器自帶高精度組合標定臺,可對儀器的精度和測針磨損進行精確補償；

10.可進行dxf（cad）格式圖紙導入,進行理論圖紙與測量結果比對分析,可提供直觀圖形對比；

11.可導出坐標點數據（.txt）等格式,可讀取到excel或者cad軟件內進行數據分析及標準輪廓比對；

12.可對多次測量的輪廓曲線匹配后進行分析測量重復性。

產品應用

sj5730粗糙度輪廓測量儀可廣泛應用于精密機械加工、汽車、軸承、機床、模具、精密五金等行業。該儀器可以對零件表面的輪廓度、波紋度、粗糙度實現一次掃描測量,尤其是大范圍曲面、斜面進行粗糙度檢測,如圓弧面和球面、異型曲面進行多種粗糙度參數、微觀輪廓度參數的測量。同時儀器還可對各種精密零件輪廓度、波紋度進行測量,對形狀參數進行分析。是大曲面測量（軸承、人工關節、精密模具、齒輪、葉片、光學鏡片）領域精細粗糙度測量的利器。

sj5730粗糙度輪廓測量儀在測量時只需要檢定人員簡單操作即可完成對工件的測量。在測量之前,先將儀器的電源線和數據線按要求正確連接,再啟動電腦桌面的中圖輪廓測量儀檢定軟件,然后將被測工件安 置在夾具上,如果是特殊工件可以使用中圖儀器定制的夾具進行裝夾。安 裝好被測工件后,使用大理石臺右側的操作手柄調整測針位移至被測工件上方。

在電腦桌面檢定軟件上選擇被測工件的起始、結束掃描位置,點擊“開始"按鈕,測針會自動接觸被測工件表面,進行掃描測量。在輪廓測量的過程中,檢定軟件會將測針傳遞到傳感器的數據通過計算,轉換成二維曲線圖形,實時顯示在計算機屏幕上。

測量結束后,檢定人員可以對生成的輪廓曲線進行分析,得出直線度、距離、角度、圓度、間距等輪廓參數,測量結果可以保存到數據庫中,供隨時查閱、調用,或者打印。

性能特點

1、一次測量同時評定輪廓和粗糙度參數

超高精度衍射光學測量系統,具有12mm~24mm的大量程粗糙度測量范圍,分辨率高達0.1nm,系統殘差小于2nm。

2、高精度、高穩定性、高重復性：滿足被測件測量精度要求

1)系統掃描軸采用特殊的超高耐磨材質復合材質摩擦片,耐磨性能優良,穩定性高,能保障系統長時間的穩定的直線度精度；

2)高精度轉軸采用特殊的高剛性、低慣量、超低摩擦系數的紅寶石轉軸系統,確保了轉動的超高靈敏度及測量精度；

3)超高穩定的驅動設計,確保了驅動運行過程中不產生任何的振動及干擾,保障了系統掃描運動精度；

4)高精度的納米級光學轉軸測量系統,保障了儀器超高的分辨率及全程納米級粗糙度測量精度；

5)一體式拔插式碳纖維測桿、高剛性、低慣量,一鍵拔插,特殊設計的高剛性拔插結構,無需鎖螺釘,方便快捷、穩定可靠；

3、智能化管理與軟件分析系統

儀器操作界面友好,操作者易掌握儀器基本操作,使用十分簡便。

1)10多年積累的實用檢測軟件設計經驗,向客戶提供簡潔、實用、快速的操作體驗；

2)智能化分析及記錄,同批次可自動測量和分析,大幅度減少人員的操作要求及降低人員的勞動強度；

3)測量范圍廣,可滿足絕大多數類型的工件粗糙度輪廓測量要求；

4)非球面專用軟件分析功能模塊,一鍵式快速測量非球面光學鏡片；

5)可自動和手動選取被測段進行評定,可依據客戶要求進行軟件功能的定制；

6)純中文操作軟件系統,更好的為國內用戶服務；

7)可打印各種格式的檢定報告,自動顯示、打印、保存、查詢測量記錄,打印格式正規、美觀；檢定數據可存檔,或集中打印,不占用檢定操作時間；

8)本儀器采用計算機大容量數據庫儲存,可自動記錄保存所有檢定結果。

4、智能保護系統

儀器在各個方向都有進行硬件及軟件保護,能有效的保護儀器主機及測針,降低人員因操作失誤帶來的測針及儀器損傷；

模塊測針拔插式結構,方便更換,遇到卡針可輕松拆換測針；測量傳感器帶舵機結構,可防止掃描陡坡時的快速下墜。

5、靈活手動控制：

儀器配置了特殊分離式操作桿,操作桿在儀器操作移動時,可放置在任何位置控制操作,在測量工件前對測針進行粗定位；在脫離電腦的情況下,操作桿具備左右/上下移動測針、急停、測桿上下角度擺動及速度分多級調節功能。

6、成熟的標定校準技術

儀器配置特殊的高精度標定臺,通過簡單的標定操作,能對儀器的參數進行誤差補償,對測針針尖磨損進行修正補償,使其滿足高精度輪廓測量。

環境條件

溫度：20±5℃；

相對濕度：10％~80％；

電源/功率：220v,50hz,≤1.5kw（含電腦及顯示器）；

振動：按照三坐標振動要求標準,振動速度均方根≤5um/s,振動頻率8~100hz；

校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場；
