10us方波浪涌測試設備

一、產品簡介

10us方波浪涌測試設備,是二極管等相關半導體器件測試的重要檢測設備,該設備具有如下特點：

1、該系統的測試控制采用自動控制,測試可按測試員設定的程序進行自動測試。

2、該系統采用計算機記錄測試結果,并可將測試結果轉化為excel文件進行處理。

3、該套測試設備主要由以下幾個單元組成：

  a、浪涌測試單元

  b、阻斷參數測試單元

  c、計算機控制系統二、技術條件2.1 環境要求：1、環境溫度：8—35℃

2、相對濕度：小于75％

3、大氣壓力：86kpa—106kpa

4、海拔高度：1000米以下

5、電網電壓：ac220v±10％無嚴重諧波

6、電網頻率：50hz±1hz

7、電源功率：小于5kw

8、供電電網功率因數：＞0.92.2主要技術指標：2.2.1浪涌測試單元

a.通態不重復浪涌電流范圍：30～2000a（可選到20000a）,分辨率1a,精度＜2％±1

b.浪涌電流底寬： 10ms正弦半波,偏差小于±0.2ms（可選1ms.2ms.8.3ms等）

c. 重復浪涌電流時間（可設定）：2s～10s

d.浪涌電流重復次數：1～100次,可設定

e.浪涌電流下的壓降測試(僅對正弦波,可選方波)

f.浪涌波形和壓降波形顯示和保存(僅對正弦波,可選方波)

g  10us方波電流范圍100-2000a,分辨率1a,精度＜3％±1（可選5000a）

2.2.2阻斷測試

a.反向電壓：100v～1800v可調

b.反向電壓重復頻率：dc直流

c.漏電流0.01～2ma,分辨率0.001ma,精度滿量程的±5％

e.測試方式：自動測試；

g,適合封裝：to-220、to-247、to-3p

2.2.3加熱功能（可選功能）：顯示溫度：0-180℃

控溫范圍：90-180℃

              90-125℃  精度誤差1.5％±1

              125-150℃精度誤差1％±1

              150-180℃精度誤差2％±1

三、功能概述3.1測試范圍該套測試設備主要可測試以下器件：

封裝：to-220、to-247、to-3p,（其它封裝可更換測試夾具工裝或可用連線方式）

手動安 裝測試器件3.2計算機控制系統計算機控制系統是該設備的中心控制單元,設備的所有工作程序,工作時序,開關的動作狀態,數據的采集等均由計算機完成。

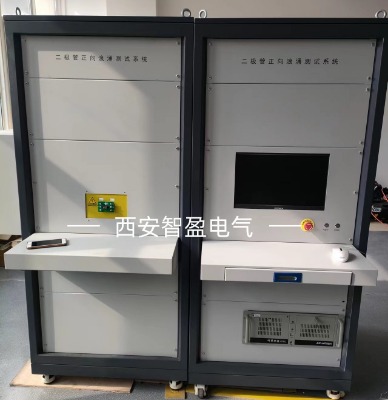

計算機采用的是工業控制機,具有抗電磁ganraoneng力強,排風量大等特點。四、面板說明機柜尺寸：800*800*1800帶操作臺板
