15門智能變電換電柜

一、基本參數與環境條件

1、基本參數

進出線方式：

下出線：控制系統輸入電源線/204mm2*1；充電系統輸入電源線/6mm2*1

維護方向：背面,且斷路器有防護面板

自然環境：室內型

安 裝方式：立地式柜體

尺寸（長*寬*高）884mm*598mm*1820mm

柜體顏色：奶白色、藍色

2、質量與可靠性參數

外殼防護等級：ip33

防火等級：ul790—class c

使用壽命：3年

3、環境適應性要求

工作環境溫度：-10℃~+45℃

工作相對濕度：≤95％,無凝霜

二、機柜主要部件

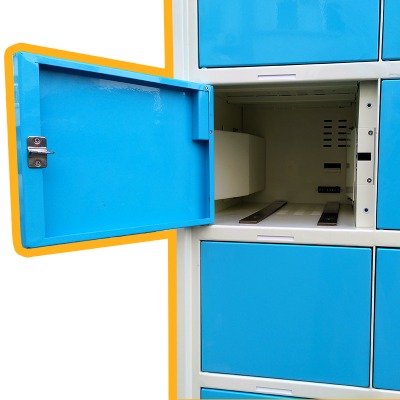

充電倉15個（電磁鎖式）

充電模塊15套（rs485通訊/60v/400w）

柜控模塊1套（plc控制系統）

工程pc機1個（支持聯網通訊）

21寸觸顯一體屏1個

開關電源1個（dc12v/16a）

攝像頭1個（hd-480p）

三色指示燈15個

（藍色表示——已經充滿）

（綠色表示——正在充電）

（紅色表示——異常情況）

三、整柜主要技術參數

交流輸入電壓：220v

交流電源頻率：50hz

最 大 效率：＞96％

噪聲（分貝）：＜30db（距機柜1m處）

內部通訊接口：rs485

靜態功率：50w（零載充電）

滿載功率：5650w（滿載充電）
