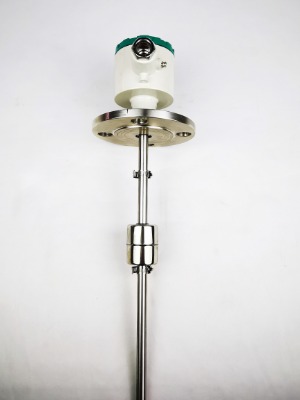

產品簡介：

1、浮球液位開關,也稱為浮球液位控制器。它是是基于浮力原理和杠桿原理設計的,當容器內液位發生變化時,浮球的位置將隨液位的變化而變化。浮球液位開關根據介質溫度,壓力和腐蝕強度不同來選擇材質。特點是顯示比較直觀,比較安 全比較穩定,故障比較少,顯示比較清晰、測量范圍比較大。主要用于塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測,它具有比一般機械計體積小,使用周期比較長等。選型時只要材質選用正確,多種性質的液體或壓力、溫度可使用。

2、浮球液位開關是根據阿基米德浮力原理設計的,當容器的液位變化時浮球也隨著上下移動,由于磁性作用,浮球液位開關的干簧管受磁性吸合,從而使傳感器內電阻成線性變化,再由轉換器將這個阻值的變化轉換成4ma~20ma標準直流信號輸出,實現液面的遠距離檢測和控制。

產品參數表：

型號： tyco-6800

電源電壓 24vdc,220vac

本體材質： 316l；304材質

防爆等級 exd(ia)iict6

安 裝方式： 插入式,法蘭安 裝

是否定制 是

測量介質： 氣體

是否進口 否

工作溫度： -40-200°c

發貨時間： 7個工作日

產品應用：

浮球液位開關的用途液位計的用途:液位計可使用在石油、化工、紡織、輕工、城建、熱電、冶金等產業中,用于塔、罐、槽等測量液位高度。

浮球液位開關測量原理：

浮球液位開關由互為隔離的浮球組和觸頭組二大部分組成。當被測液位升高或降低時,浮球隨之升降,使其端部的磁鋼上、下擺動,通過磁力作用,推斥安 裝在外殼內相同磁極的磁鋼上、下擺動,其另一端的動觸點便在靜觸頭及間連通或斷開.  液體都有浮力,而浮球系統是根據液體的浮力而配套制作的,當液位上漲時,浮球系統也相應上漲,同理當液面下降時也相應下降,當上漲或下降到設定的位置時,浮球系統就是會碰到在設定位置的行程計,從而使行程計發出電信號,而電控設備在接到電信號時會馬上動作,切斷或接通電源,形成自動控制系統。

天津 耐腐蝕側裝浮球液位開關 廠家津制 新聞

安 裝使用說明：

1、安 裝位置應遠離進水口,否則計會因進水口的波動而造成誤動作。

2、若浮球液位開關裝置于容器池壁,可加裝l型角鋼支架。

3、若計裝置于攪拌區域,可安 裝防波管或防波擋板。

4、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜。

6、被控制線路負載需與浮球計接點容量相匹配。

7、被測液體的比重需大于浮球比重。

內部接線安 裝：

1、當浮球計使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中,建議在負載兩端并聯保護線路如：rc(緩沖器)、變阻器、二極管等。

2、當浮球計使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時,在計的觸點間將產生一個驟升電流；建議在浮球計兩端并聯保護線路,如限流電阻器或突波吸收器等。

浮球計工作原理：

通常將密封的非磁性金屬或塑膠管內根據需要設置一點或多點磁簧計（干簧管）,再將中空而內部有環形磁鐵的的浮球固定在桿徑內磁簧計有關位置上,使浮球在規模內上下起浮,使用浮球內的磁鐵去招引磁簧計的閉合,發生計動作,從而使防爆浮球液位開關起到操控感應檢查水位液位的功用。

浮球液位開關故障檢測方法。

1、拆下浮子法蘭將浮子按箭頭向上方向（此時浮子內磁鋼在其上半部）裝入浮子室,重新裝上浮子室法蘭,注意裝好密封墊并均勻緊固；

2、將液位計下法蘭堵死,把凈水由上連接法蘭口緩緩注入浮子室,如果指示器應有液位指示且靈敏無跳動,則液位計顯示正常；

浮球液位開關工作原理：

浮球液位開關是基于浮力原理和杠桿原理設計的,當容器內液位發生變化時,浮球的位置將隨液位的變化而變化,浮球的這種位移將通過杠桿作用于微動計,進而由微動計產生計信號。
