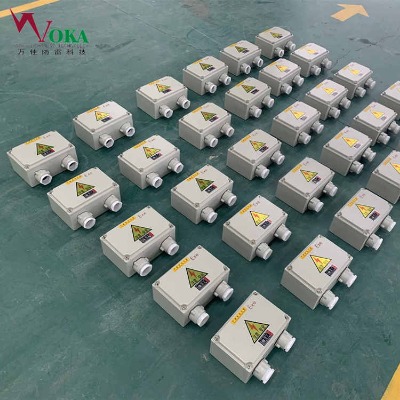

管道防雷接地排流器 埋地式火花間隙型等電位連接器

《埋地鋼質管道陰極保護技術規范》gb/t21448—2008 8.3條規定,絕緣接頭和陰極保護設備,應當安 裝防雷保護器,通常絕緣接頭兩端和直流電源輸出端可安 裝浪涌保護器。 8.4條規定：為防止供電系統故障或雷擊造成的管道上的電涌沖擊,應采用火花間隙類的保護器,其要求如下：（1）保護器電極擊穿的電壓應低于絕緣接頭兩端的擊穿電壓；（2）保護器應具有釋放出預期故障電流或雷擊電流而不會損壞的能力；保護器應當全封包起來,以防出現放電火花。

雷電沖擊電流（10/350 u s)limp  100ka

電壓保護水平up  ≤4kv

響應時間ta  ≤100ns

短路容量  50ka/50hz

絕緣阻值risol  10 mq

溫度范圍  -40℃…+80℃

電極  鎢銅

外殼材料  強化鋼塑料

外形尺寸  101xo36.5mm

接頭  11mm不銹鋼螺桿

由于燃氣管道所處的位置一般集中在市區,市區的防雷接地網是一張很大的網,各自獨立又相互聯系,直接將管道與接地相連,變低了管道的絕緣電阻,將會有一些雜散電流經過接地裝置進入管道,抬高了管道的對地點位,造成了管道的電偶腐蝕,對管道的按全運行造成了影響。

如果在管道與接地之間加裝了火花間隙,當管道上沒有電壓時,燃氣管道與接地系統相對獨立,這樣管道上的雜散電流不會通過接地裝置流入燃氣管道,對管道造成腐蝕、或?qū)ζ溆嬃績x表造成干擾,管道上的陰極保護電流也不會倒灌到接地裝置上,對陰保小果造成影響,但是當管道上電涌過電壓時, 等電位連接器就會導通,和接地系統形成一個系統,對地泄流,使管道和人身免受損害,當排流結束后,又可使管道與接地之間在電氣上絕緣。互不影響。

安 裝及維護:

1、用安 裝尺寸∶孔距120mm

2、本產品串聯在設備地線和防雷地線之間。

3、等電位連接器串接時無方向,導線截面應≥10 mm,且盡可能短。

4、本保護器免維護,雷雨后應及時檢查和記錄等電位連接器的工作狀況。
