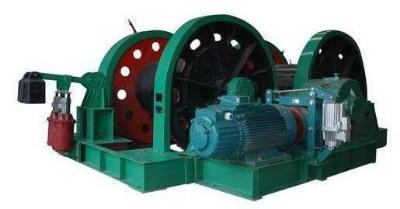

jz-10/600穩車- 優質高效jz-10/600穩車 的 詳 細 說 明jz-10/600穩車（jz-10/600鑿井絞車）廠家     鑿井絞車

穩車生產廠家 鑿井絞車參數

穩盤絞車  山西jz-10/600穩車鑿井絞車

該系列絞車結構為纏繞式,主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安 全制動器、機座、電動機等成。

1、主軸裝置

主軸裝置包括：主軸、齒輪、卷筒、制動輪、軸承座及軸承等。卷筒與齒輪、制動輪靠緊配銅套和螺栓聯結成一個整體,齒輪又通過鍵與主軸相連,故主軸僅隨卷筒旋轉而不傳遞扭矩。鋼絲繩出繩方向?yàn)樯铣隼K。

2、減速器

減速器是采用球面蝸輪副減速,加有一級變速齒輪。轉換變速手柄快慢速位置,可變換快慢兩種速度。雙筒10噸絞車有一套差動系統,將差動手柄放在直通位置,減速器輸出軸兩齒輪的轉速完全一致；若將差動手柄放在差動位置,則該兩齒輪可產生相對轉動,即起差動作用。

3、工作制動器

工作制動器采用瓦塊式制動器,啟動電機,電動液壓推動器松閘,停止電機則彈簧力制動。

4、安 全制動器

完全制動器為瓦塊浮動式,靠重錘下落進行制動,電動液壓推動器松閘。

絞車可用于煤礦井下采煤工作面綜采設備及各類機電設備的搬遷等輔助運輸工作,也可用于煤礦井下采掘工作面、井底車場、上山下山、煤礦地面等處的礦車調度、物料運輸?shù)裙ぷ?用于上山下山時的坡度不得大 于25°。還可用于回采工作面的回柱放頂。該絞車具有快速和慢速兩檔速度,可根據現場的需要變換速度和牽引力進行不同條件下的工作。

型號鋼絲繩最 大 靜張力（ｋｎ）卷筒容繩量鋼絲繩速度(m\min)鋼絲繩直徑電動機外形尺寸（長寬高）（mm）重量

快速慢速 功率電壓

jz-5/400 50 400 6 3 23 11 380 2375×1970×1340 3140

jz-10/600 100 600 6 3 31 22 380 3037×2570×1770 6250

jz-10/800 100 800 6 3 31 22 380 3342×2906×1825 6500

jz-16/800 160 800 6 3 40 30 380 3358×3200×2240 11480

jz-16/1000 160 1000 6 3 40 37 380 3508×3200×2240 11700

jz-25/1300 250 1300 6 3 52 45 380 3827×2623×2500 14678
