5噸氣動絞車  5噸牽引力   jqhs50*12  氣動絞車 jqhs100*20z氣動絞車 qjhs基本型氣動絞車  山東氣動絞車廠家   氣動絞報價  斷剎型氣動絞車  氣動絞車廠家報價jqh系列氣動絞車  氣動絞車性能

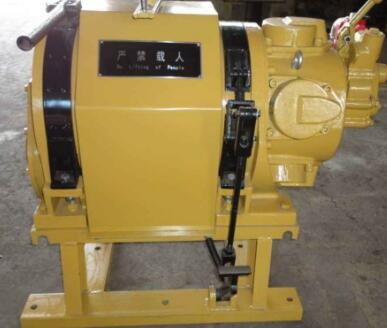

氣動絞車組成結構：氣動絞車以空氣為動力能源,通過活塞式氣動馬達輸出扭矩,通過二組內外齒輪傳動副的減速機構來驅動滾筒的運轉,以達到其卷揚的目的。其主要結構包括氣動馬達、齒輪箱、滾筒和制動器等。所有各傳動件均采用優質滾珠軸承支承,運轉靈活。其主要零件多選用高強度優質合金鋼材,并經過熱處理工藝,使零件有較長的使用壽命。

氣動絞車的操縱極為簡單。當進氣管接通后,只要將滾筒前端的離合器推上,并板動位于氣動馬達的操縱桿就能將絞車啟動,操縱桿扳動的位置,可分“左”、“中”、“右”三個部位,使絞車的滾筒得到“正轉”、“停止”、“反轉”的三種動作,如將操縱桿扳至左方時,滾筒的運轉方向為正,則扳至右方時,滾筒則以相反的方向運轉。當操縱桿處于中間位置時,滾筒就能立即停轉。

                                    技術參數

序號

                                                  參數

wbjhs-50x17

1

壓縮空氣壓力   pressure of compressed air(mpa)

0.6-0.7  (mpa)

2

額定牽引力    rated traction force （kn）

50（kn）

3

額定速度（m/mim）   rated traction force（m/mim）

 12（m/mim）

4

活 塞 行 程       piston stroke  （mm）

     76（mm）

5

氣馬達

pneumatic motor

額定功率  rated power（kw）

17（kw）

氣缸數（個）    cylinder number(piece)

    5 (piece)

    6

            滾筒

           drum

直徑      diameter （mm）

φ222（mm）

寬度      width （mm）

335（mm）

輪緣直徑  rim diameter （mm）

φ465（mm）

容繩量    wire rope content （m）

150（m）

7

    鋼繩直徑     wire rope diameter（mm）

16（mm）

8

外型尺寸

configuration

dirnension

長        length  （mm）

1120（mm）

寬        width   （mm）

900（mm）

高        height  （mm）

989（mm）

9

總重量        weight   (kg)
