水下聲學試驗系統

水下聲學試驗系統集中于各種水下聲學的應用,包含聲納范圍標定,艦船特征生成。水下噪聲源可以生成潛艇或者水面目標的各種聲學特征。水下聲學試驗系統,包含聲源、換能器、驅動器、拖纜和吊裝

系統,試驗支持及服務。

聲波可以在水中遠距離傳輸,使得聲波成為海洋探測的重要手段,水介質要生成聲波就必須進行能量轉換,需要將電能與聲能互相轉換的裝置,這種裝置稱為水聲換能器。水聲換能器典型應用：各類船舶、潛艇、海洋巡邏飛機聲特征信號模擬；聲納操作員的操作培訓；水聽器標定系統;排雷應用及其它海洋研究應用。

data physics（迪飛）signal sound水聲換能器典型應用：

（1）          各類船舶、潛艇、海洋巡邏飛機聲特征信號模擬

（2）          聲吶操作員的操作培訓,如真實環境中的偵測和聲特征歸類

（3）          聲納的性能驗證和新系統的設計驗證

（4）          高功率校準系統

（5）          排雷應用

（6）          其他海洋研究應用

產品特點

data physics水下聲學系統技術成熟,是一個完整的交鑰匙工程,并提供安 裝、試驗支持和終身維修服務。uw350和uw600水聲換能器是一個具有極其優異的低頻性能的寬帶水下聲源,在平時的使用中只需做到保持設備的清潔、保護好接頭及電纜、注意檢查補償氣囊中的氣壓即可。無需進行復雜的維修維護,該聲源投入市場30多年,其產品質量一直受到廣大用戶的贊譽。

uw350型水聲換能器

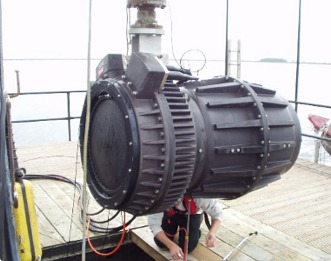

uw350具有緊湊、壓力補償式、寬頻帶操作、20hz低起始頻率等特點,系統主要由鋁青銅制成,使用稀土磁鐵,可連續工作于188米水深。uw350放在非磁體殼體內,通過內部空氣壓縮系統實現閉合壓力補償,uw350具有高輸出功率,波速角指標。

uw350被用于測試聲吶性能、對聲吶操作員進行培訓或進行水聲研究,低頻機器噪聲模擬和水聽器校準,可裝在拖魚、潛艇上或作為靜態聲源。

配套產品包括功率放大器,電纜,信號生成和分析設備。

技術指標

工作頻率：20hz-20khz

聲壓級：165db ref.1 upa@1m

波束角（水平）：全向±2db

波束角（垂直）：全向±2db

活塞位移：12.7mm（峰-峰值）

驅動：稀土永磁

輸入功率：1000w（連續）

輸入電壓：270vrms

長度：953mm

直徑：285mm

重量：100kg（空氣中）

工作溫度：-2℃~+40℃

存儲溫度：-40℃~+70℃

uw600型水聲換能器

uw600高功率、低頻聲源,采用稀土永磁技術。它根據用戶對于工作不同要求,可有各種不同的配置。它采用放在非磁性殼體內的閉環,內部空氣壓縮系統進行壓力補償。設備科裝在拖魚、靜態靶標、海床安 裝靶標或裝在軍艦、潛艇上。

技術指標

工作頻率：4hz-1khz

聲壓級：188db ref.1upa@1m

波束角（水平）：全向±1.5db

波束角（垂直）：全向±1.5db

活塞位移：50mm（峰-峰值）

驅動：稀土永磁

功率：1.5m

輸入功率：20kw（連續）

輸入電壓：70vrms

長度：1070mm

直徑：880mm（標準）

重量：1070kg

工作溫度：-2℃~+40℃

存儲溫度：-40℃~+70℃

系統配套

ss1000t線性功率放大器

ss1000t線性功率放大器,支持連續波輸出,在輸出連續波時的輸出功率可達1000va,其標準輸出為266v、38a,工作帶寬從2hz到50khz。在驅動uw350水下聲源時,其內置的變壓器將輸出電壓提供到266v、3.8a或400v、2.5a。該設備具有線性度好、失真度低,與所驅動的發射換能器想匹配,對功率放大器和負載提供多種過載保護等優點。系統供電220v/50hz。

水密電纜

用于連接ss1000t功率放大器和uw水下聲源,為uw提供驅動功率。該水密電纜的外層為聚亞安 酯材料,內含兩對14awg雙絞線。連接uw350一端的接頭為jupiter水密接頭,連接ss1000t一端的為seacon（或類似的）航空插頭。

dp240水下聲發生電源與水聽器測量

基于dp的abacus和quattro硬件平臺,大于120db輸入輸出動態范圍,提供信號發生和測量功能。dp的signalsound系統可為水下聲學應用產生復雜信號,生成窄帶和寬帶噪聲模擬各種船舶及潛艇相關聯聲學特征。signalsound產品可以生成聲吶脈沖作為和主動聲吶交互的回音中繼。外界信號可以導入后重新通過多路播放。測量和記錄信號的能力使得其可以用于記錄各種實驗信號供后處理或者將來的比較。

（1）          頻率調制：線性單向、線性雙向、對數單向、對數雙向、正弦和抖動

（2）          頻偏/掃頻

（3）          瞬態脈沖

（4）          主動聲吶回聲重復

（5）          為水下聲吶目標產生提供了所有功能

（6）          信號處理和分析能力

subtrack拖魚

拖魚由測量船牽引,內置uw350d的拖曳裝置。
