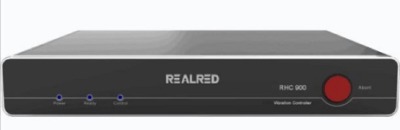

rhc900系列振動控制儀可提供從2通道到多通道的振動控制解決方案。儀器采用dsp框架和控制算法,32位浮點450mhz dsp處理器, 24位adc, 130db的動態范圍。每個輸入通道具有102.4khz的并行采樣速率,能實現瞬態沖擊和長時波形復現等功能。儀器與計算機主機通過高速網絡連接以及浮地設計,降低了系統噪聲和各種干擾。所有軟件模塊均有中文操作界面,操作簡單,易于上手。rhc900可以讓您根據需要選擇所需的硬件模塊和軟件模塊,日后還可根據需要進行軟、硬升級。

高度集成化的設計

rhc900系列振動控制儀將所有的信號輸入調理模塊、ad轉換和dsp模塊,集成在一個緊湊的機箱內,沒有更多外部的接口盒和更多的連線,同時支持電壓、電荷、iepe型傳感器信號輸入,實現硬件系統高度集成化。儀器采用高速網絡與pc相連接,降低了系統的噪聲和各種干擾,用戶無需為接地煩惱,無需在電腦上安 裝控制器驅動程序,將煩瑣的操作簡化。主機箱上配置了兩個驅動通道,開通1個驅動通道可用于控制單臺振動臺,開通2個驅動通道可實現對雙臺振動試驗臺的控制,簡單的小機箱即可實現雙臺振動臺控制,目前這一領域中可實現這一功能的產品非常少。

全功能軟件模塊

rhc900系列振動控制儀可為您提供振動控制軟件模塊,包括：隨機、正弦沖擊和共振搜索與駐留、srs分析、正弦加隨機、隨機加隨機、正弦加正弦、正弦加隨機加隨機、瞬態沖擊和長時波形復現等功能模塊。每個功能模塊中均提供基本功能和可選特殊功能,使您可根據需要定制所需的系統。正弦低頻擴展功能可完成0.01hz試驗控制,正弦高頻擴展功能可完成12.8khz試驗控制,隨機可完成20khz試驗控制。隨機可達6400線,正弦可達4096線。沖擊可運行達到采樣頻率102.4khz,16384點（可擴展）。除普通振動控制軟件功能模塊外,可提供峭度控制、力限控制、正弦加正弦等特殊控制功能模塊。此外,rhc900系列振動控制儀具備完善的分析和報告功能。

快速、靈活地控制

rhc900系列振動控制儀明顯的特征是控制速度快。系統采用dsp框架和控制算法,減少了正弦和隨機控制回路的反饋時間,為系統提供了更快的響應能力。減少反饋回路時間能夠提高諧振搜索和駐留的性能,并能夠使結構在高q值下進行振動控制。系統可以在多達上百個通道,達到20khz的控制帶寬內進行實時控制。系統高度靈活,除集成了振動和沖擊試驗的工業標準,也支持非標準試驗規范并可實現目標參考譜的再現。同時,加速度、速度、位移等信號均可作為控制信號。

完善的安 全功能

rhc900系列振動控制儀非常注重試驗設備和裝置的安 全性,為此儀器提供了安 全功能。在參數設置過程中,系統即實時對目標譜中的位移、速度、加速度與振動臺相關的參數進行對比,以實現試驗系統的安 全性；在參數確認無誤之后,試驗進行前,進行預試驗,以測量系統背景噪聲、驗證回路閉環,檢查每通道的信噪比、估計系統傳遞函數、估計系統增益等,并報告不合適的試驗條件。試驗過程中,控制信號會連續與報警以及中斷參數相比較,如果由于加速度計松動或電纜斷開而使控制信號異常等情況出現,系統會立即中斷試驗。緊急停機開關可實現在任何情況下快速中斷試驗。

簡單的操作、豐富的控制功能,易于升級的軟硬件系統,使得rhc900系列振動控制系統具有較高的性價比。

主要指標

輸入

8通道輸入

a/d轉換：24位

耦合方式：ac差分,ac單端,dc差分,dc

單端,iepe,電荷

抗混濾波器：所有頻帶內160db保護

動態范圍：130 db

信噪比：優于100db

輸入量程：0.1,1.0,10v

輸入阻抗：220kω

輸入電壓可達：36v

幅值精度：-0.005 db

相位精度：0.05deg

通道竄擾<-90db

失真度：<-100db@1khz

采樣頻率可達：102.4 khz

輸入接口：bnc接口

teds：支持teds

輸出

1通道驅動輸出

1通道aux輸出

24位dac

動態范圍：大于108 db

輸出電壓范圍：10v f.s

輸出電流可達：20ma min

諧波失真：<-100db@1khz

抗混疊濾波：160db/oct模擬加數字抗混疊濾波器

主機箱

尺寸： 390*280*60

重量：4.2kg

工作溫度：-30℃至70℃

相對濕度：95％

功率：低于25w

電源：100～240vac（50～60hz）

防水等級：ip42

制冷方式：傳導無風扇制冷

主機箱接口：高速的標準以太網計算機接口

抗振性能：10-60 hz @ 0.15 mm peak；60-150

hz @ 2 gn,,滿足iec-60068-2-6標準

抗沖擊性能：10 gn for 16 ms,滿足iec-60068-2-27標準

滿足電磁兼容標準：en 55022:2010, en 55024:2010, en 60950-1:2006+a12:2011

安 全標準：en 61010-13rd

通過ce認證

多臺級聯

rhc900是一個可組合的,非常靈活的并且可擴展的產品。rhc900 系列控制器可以為多點控制的復雜結構試驗擴展到64個控制通道,每臺控制器通過納秒級的同步時鐘連接。可擴展的硬件加上很強的軟件功能,rhc900系列振動控制儀是產品樣機測試和生產篩選的明智選擇。

軟件功能

（1）基本功能：

隨機

正弦

共振搜索與駐留

（2）可擴展軟件功能：

瞬態沖擊

沖擊響應譜

正弦加隨機

正弦加正弦

隨機加隨機

正弦加隨機加隨機

長時波形復現（路譜仿真）

峭度控制

凹槽和限值控制

多變量控制

數據記錄

離線分析

數據采集與分析&輔助功能

（1）基本功能：

數據存儲

fft

frf

瀑布圖信號

信號計算

信號緩存功能

信號編輯器

word/pdf試驗報告

email

試驗報告

離線瀏覽

aux通道：cola輸出；差分輸出；頻率參考輸出

（2）可擴展功能：

srs

諧波失真度測量

力變形分析,沖擊響應譜分析
