產品簡介

磁致伸縮液位計的工作原理是由電子倉內電子電路產生一起始脈沖,此起始脈沖在波導絲中傳輸時,同時產生了一沿波導絲方向前進的旋轉磁場,當這個磁場與磁環或浮球中的磁場相遇時,產生磁致伸縮效應,使波導絲發生扭動,這一扭動被安 裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖,通過電子電路計算出兩個脈沖之間的時間差,可測出被測的位移和液位。

磁致伸縮液位計結構

磁致伸縮液位計基本構造,磁致伸縮液位計用于精度、壓力的液位測量,同時測量溫度等參數。它可以與智能顯示儀表和上位機相結合,構成液位測量管理系統。實現了液位的上下限報警和遠距離的自動控制。它由360°磁性浮子、傳感器和全智能電子裝置組成。它可以用液晶顯示、智能編程,可以顯示總液位、界面液位、溫度輸出的電信號。

磁致伸縮液位計產品應用

磁致伸縮液位計用于工業過程控制、石油加工、食品加工、水處理、加油站；油庫等領域中的液位、溫度、密度、界面情況等物理參數的測量

磁致伸縮液位計產品參數

工作形式：液位測量；界面測量

傳感器形式：硬桿式（≤6m）；軟纜式

電     源：24vdc兩線制；24vdc/220vac四線制

量     程：0-25m

精     度：±0.2％f.s

工作壓力：-0.1-1.6mpa（常規）-0.1-6mpa(定制)

介質溫度：≤450℃

≤80℃（常規）；≤260℃（中溫）；＞260℃（高溫定制）；

輸出方式：4-20ma+hart;rs-485/232;

磁致伸縮液位計工作原理

工作原理,當脈沖信號隨著波導絲傳遞的時候,遇到帶有磁性的浮子,兩個磁場形成螺旋形磁場它作用于波導絲上并產生超聲扭轉波,然后扭轉波返回傳到傳感線圈時被轉換成橫向感應力,通過磁場發生變化之后產生感應電壓。脈沖信號和扭轉波產生時間差來確定浮子的位置,按照時間差的大小數值顯示液面的高低,通過信號轉化器進行比例輸入,從而檢測出的液位位置變化。

磁致伸縮液位計用途

磁致伸縮液位計用于石油、化工原料儲存、工業流程、生化、食品飲料、罐區管理和加油站等各種液罐的液位工業計量和控制,大壩水位,水庫水位監測與污水處理等等。

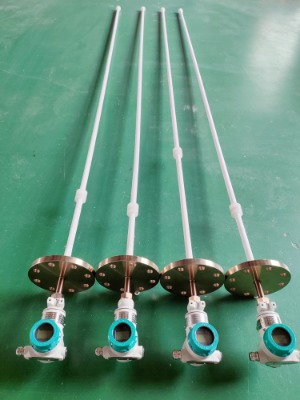

頂裝防腐磁致伸縮液位計 tyco-8x 歡迎選購頂裝防腐磁致伸縮液位計 tyco-8x 歡迎選購
