風速表- 機械式風速表cfj-10 的 詳 細 說 明

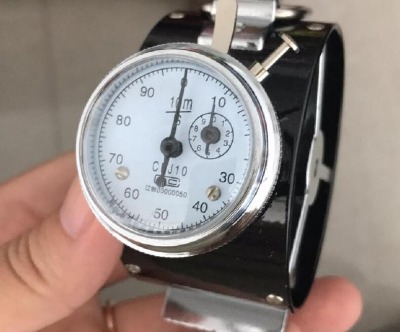

機械式風速表（中速）

型號：cfj-10

儀器資料：

產品簡介：

該產品可廣泛用于測定各種工作環境中的平均風速。

主要用途及使用范圍：

cfj煤礦用機械風速表時測量風流平均速度的儀表。主要用于煤礦井下平均風速的測量,也適用于建筑、氣象、海洋、交通、紡織、化工、人防工程、糧食加工、空氣動力學研究等其它場合的風速測量。

結構和工作原理：

儀表的結構與傳動系統,低、中速風表和高速風表分別參見圖1、圖2。儀表主要由翼輪、渦輪、渦輪軸、計數器、指示針、回零閘壓桿、離合閘、護殼、提環、底座等構成。翼輪是由八個葉片按照與旋轉軸的垂直平面成一定角度安 裝組成,翼輪軸安 裝在兩個三腳架中的剛玉軸眼中。翼輪的轉動通過渦輪、渦輪軸將運動傳給計數器,使指針轉動指示出翼輪轉動速度,翼輪轉動速度與實際風速之間的關系記載于風表的曲線圖標上。表頭上部的兩支杠桿,頂端為圓帽形的圓柱杠桿是回零閘壓桿,將它輕輕壓下能使長短指針立即恢復零位。另一支為離合閘,將它左右推動能使計數器與翼軸連接或分開。

項目技術指標

cfj5型cfj10型cfj25型

測量范圍(m/s)0.3～50.5～100.8～25

起動風速(m/s)0.2.40.6

風速偏差(m/s)0.150.150.25

外形尺寸ф70*215*39mm
