產品詳細說明

噴射泵(射流泵) zpbg噴射泵 高壓噴射泵

zpb型氣、水兩用噴射泵總成

本泵總成主要供大、型水泵去掉底閥后,能吸上引水,實現水泵無底閥運行,既能減輕勞動程度,又能達到顯著的節電效果,一般噸水節電在5％-27％。

1、本泵根據控制方式分為ⅰ型(手動控制型)ⅱ型(電磁閥自動控制型)。

2、根據用戶要求,可采用特殊材料制造。

氣水兩用噴射泵 高壓噴射泵 電動噴射泵 氣動泵 zpbg高壓噴射泵

zpb是噴射泵總成的型號

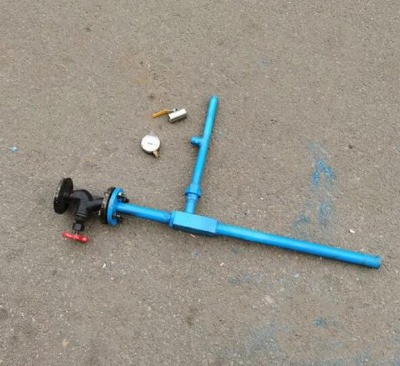

zpb型噴射泵總成是由pb型噴射泵、閥門、真空表、管道及管件組成。

總成因工作介質的不同壓力,而分成不同規格

一、zpb型噴射泵總成的型號規格

工作介質 型號

壓力 zpbd型 zpbz型 zpbg型

工作壓力水 kgf/cm2 2~16 16~40 40~100

壓力氣（汽） kgf/cm2 2~5 2~5 2~5

控制工作介質閥門型號 j41—16 j43（53）h—40 j43（53）h—100

三、安 裝使用狀況。

根據水泵使用現場,可分為單臺與多臺水泵運行的安 裝形式。

單臺水泵的安 裝,每臺噴射泵只對該臺水泵進行吸氣吸上引水。

多臺水泵安 裝如圖所示。這種安 裝形式多臺水泵共同使用各臺噴射泵,由于在煤礦井下主泵房使用時,采用多工作介質（即高壓水、壓縮空氣、備用水源）為動力,和多臺噴射泵并聯,互為備用,做到了任意一臺噴射泵工作時能啟動任意一臺水泵,實現了井下中央水泵房全去掉水泵底閥。稱該安 裝形式為多動力,多臺噴射泵并聯互為備用上水系統。

四、注意事項。

1、開放小型高壓閥門時：當采用截止閥時要注意把閥門開大,防止因開放小時水流量不足不能使噴射泵工作；當采用旋塞閥時要注意緩慢開放,避免因突然開放造成液壓撞擊而損壞噴射泵。

2、水泵取消底閥后,應把水泵平衡時的氣水引到吸水管內,同時要求水泵兩側盤根嚴密不漏氣,防止氣水管和盤根在噴射泵工作時空氣進入泵體影響吸水效果。
