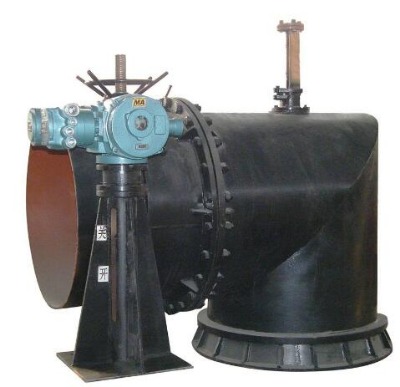

pzi-400電動配水閘閥 直角鋼板焊接手動配水閘閥-展翔

pzi型系列配水閘閥是直角式閘閥,可承受0.1mpa壓力。是在pz型的基礎上進行的改進設計,該型配水閘閥具有結構簡單、操作方便、密封性能好等優點,主要用于礦山井下水泵房各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃。根據工作方式分為手動（pzi-ⅰ型）和電動（pzi-ⅱ型）。

    結構說明：

   1、 pzi-ⅰ型操縱臺、連接桿、閥桿、閘閥、短管等部件組成。 2、pzi-ⅰ型操縱臺由人工操作。手輪與螺母固定在一起,旋轉手輪,帶動絲杠升降。螺母下端裝有滾珠,以減少旋轉時的阻力。 pzi-ⅱ型用小型電動機作為動力源代替人工操作,可實現遠程控制,方便、快捷。 3、閘閥由閥體和閥瓣構成。 a.閥體為焊接件和鑄鐵件兩種,下部裝有錐形密封環,與閥瓣共同構成密封部分。 b.閥瓣由焊接件與橡膠墊構成,通過帶環螺栓組件與閥桿鉸接,以保證閥的密封性能。 4、短管用于埋入配水井井壁,為焊接件和鑄鐵件兩種。 5、連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次,用戶也可按實際安 裝高度確定連接桿的長度。

    安 裝：

   1. 本產品在存放期間,操縱臺絲杠應涂防銹油脂,避免日曬雨淋。閥門部件應避免沾染油脂,防止橡膠老化變質。 2.在灌注井壁時,予留短管孔和支撐閘閥的槽鋼孔,泵房地面予留操縱臺基礎孔。 3.連接閘閥和短管的地蘭（中間加橡膠墊）,把短管穿入予留孔中,借閘閥的外圳閥桿找好垂直度,固定支撐槽鋼。 4.操縱臺就位后,按本說明書要求尺寸提升絲杠。 5.核對閥桿至絲桿間的連接長度,裝上連接桿,再校對一下垂直度,把操縱臺和短管固定。 6.卸下閥桿端部的卡環,檢查整個機構操作是否靈活。 7.pzi-ⅰⅰ型,應經常給渦輪箱加入潤滑油脂。

型 號

pzi-400

pzi-500

pzi-600

pzi-800

pzi-1000

公稱直徑（毫米）

400

500

600

800

1000

介 質

水

介質溫度

常 溫

操作行程（毫米）

216

216

290

290

314

壓力（公斤力/厘米2）

工作壓力

1

試驗壓力

2.5

操縱方式

手 動 操 作

制造工藝

鑄造/焊接

重量（公斤）

帶法蘭短管

370

450

637

851

1431

不帶法蘭短管

289

345

494

656

1122

備注

pz1-800、pz1-1000、pz1-1200為直角鋼板焊接鑄造組合形式
