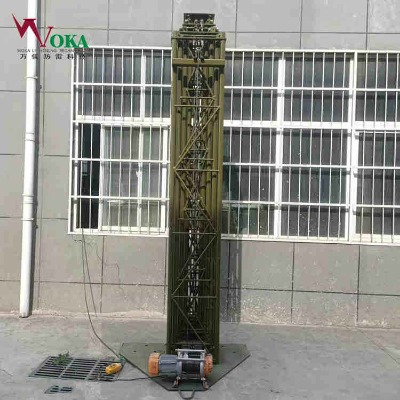

空管移動雷達升降天線塔 45米車載液壓電動升降裝置 50米天線折疊塔  移動雷達升降天線塔具有自裝車卸車能力,運載框架通過旋鎖與底盤快速連接,采用線控盒操作液壓系統,實現天線塔架從運輸狀態的水平位置俯仰到工作時的垂直位置,驅動舉升油缸依次逐節升塔,使操作方便、安 泉;橫向裝載于運輸車輛上,包括塔體底座、塔體、塔體旋轉裝置、頂升裝置和工作平臺,塔體底座,所述塔體底座固定在塔體底部,用于支撐塔體脫離運輸車輛;  移動雷達升降天線塔主要由運載框架、塔架、電動升降機勾、輔助支撐機勾、液壓俯仰與舉升機勾、隨車起重機、配電柜、安 裝平臺、維修平臺、折疊梯、線纜盤、攬風繩等組成。

鄭州萬佳防雷有限公司生成的移動雷達升降天線塔架設和撤收操作方便,重復架設和長期工作穩定、可考,天線塔具有足夠的剛強度和抗傾覆能力,能夠***雷達系統能夠連續地工作。該升降塔需要將天線和通訊設備升高到50米處,該升降裝置要求能實現自動升降,自動鎖緊,自動倒伏,具備完備的安 泉保護系統。頂部承載約400kg,能在12級風載下正常工作。天線的折疊、展開、升降因天線的型式、結構的不同而區別較大,需要根據運輸要求、架設時間等機動性指標和使用要求來分別設計。

  萬佳車載自動升降式防雷裝置系統,由車載避雷針和接地裝置組成,避雷針包括：豎直固定于車上的絕緣外套,固封在該外套腔體內的絕緣內套、封裝在該內套中纏繞于絕緣棒上的彼此呈反向螺旋、且為并聯的一對無感應繞組,固連于該繞組上端頭的接閃器,固連于該繞組下端頭的引下線接頭座；接地裝置包括：行車狀態中,與避雷針引下線接頭座連接的引下線接地電纜,該電纜**與引下線接頭座連接、而底端為多分枝的接地導綫；停車狀態,與避雷針引下線接頭座連接的引下線接地電纜,其**與引下線接頭座連接、底端與固定在地面上的金屬接地樁連接,接地電阻應符合gb0057-2010規范要求；優點是結構簡單、能有用抑 雷電的電磁感應,避免遭受雷擊,提高了車輛及裝備對雷電的防護能力。詳
