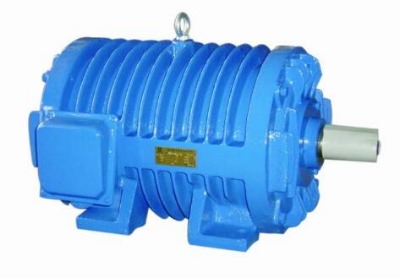

yg系列（h112～225）輥道用三相異步電動機是在jg2系列的基礎上設計而成的新一代高可靠性輥道電動機。

該電動機具有體積小、重量輕、性能好、使用可靠、維修方便等優點。該系列電動機能夠在頻繁起動、制動、正反轉、反接制動等沖擊生載荷和高溫、多灰塵環境的惡劣條件下連續或斷續工作,具有較高的過載能力,為鋼廠工作輥道和運輸的專用電動機,也可應用于其他機械設備上。

電動機按用途可分為yga、ygb兩種型式。yga型電動機具有堵轉轉矩大、動態常數高、機械特性軟的特點,能夠頻繁起動、制動和反轉運行,適用于單獨拖動冶金工業的工作輥道輥子。ygb型電動機具有功率大、效率高、機械特性硬的特點,通常只有單向運轉,適用于單獨拖動冶金工業的傳送輥道輥子。

電動機額定電壓380v,額定頻率50hz,電動機采用y形聯結,可以滿壓起動。在保持電壓與頻率成正比變化的條件下,yga型電動允許在40～70hz頻率范圍內使用（但堵轉轉矩和動態常數隨頻率的變化而變化）；ygb型電動機可在10～70hz頻率范圍內作恒轉矩調速運行。

yga型電動機主要用于斷續工作制,負載持續率以fc表示：分別為15％、25％、40％、60％四種,其中40％為基準定額。

ygb型電動機主要用于連續工作制（s1）。

型號含義

二、結構簡介

yg系列電動機采用全封閉結構型式,外殼防護等級為ip54,機殼表面有環形散熱筋,冷卻方式為ic0041。

yga型采用h級絕緣,ygb型采用下級絕緣（112～200mm）、h級絕緣（225mm）。

電動機增加了軸承潤滑脂再補給裝置,采用耐高溫潤滑劑 ,加強了機械強度。

電動機的安 裝型式有imb3、imb5和imb35三種。

電機的接線盒位于機座左側,從軸伸端看,如用戶有特殊要求,要訂貨時說明,另行商議。

yga型電動機技術數據表

型  號

堵轉轉矩

/（n·m）

堵轉

電流

/a

功率

/kw

同步轉速

/（r/min）

動態常數/（kg·m2/h）

轉動慣量

/（kg·m2）

重量

/kg

fc=15％

fc=25％

fc=40％

fc=60％

yga112l1-4

yga112l2-4

yga112l1-6

yga112l2-6

yga112l1-8

yga112l2-8

yga112l1-10

yga112l2-10

yga112l2-12

yga132m1-6

yga132m2-6

yga132m1-8

yga132m2-8

yga132m1-10

yga132m2-10

yga132m1-12

yga132m2-12

yga160s1-8

yga160s2-8

yga160s1-10

yga160s2-10

yga160s1-12

yga160s2-12

yga160s1-16

yga160s2-16
