爬車機,鏈?zhǔn)脚儡嚈C(jī)

爬車機,高度補償器,圓環爬車機,鏈?zhǔn)脚儡嚈C(jī)

爬車機主要用于斜坡運輸,來補償煤礦運輸路線上的高度差。爬車機該設備動力采用液壓（或電動）動力,并可以與翻車機共用一套控制系統,實現集中控制,爬車機具有結構緊湊,運行平穩,爬車能力強,使用壽命長等許多優點。要用于煤礦運輸線路上補償高度。又名高度補償器。

結構特征：本機分左側式與右側式兩種,爬車方式分為爬礦車車架下檔板和車軸。轉動形式為鏈?zhǔn)健⑴佬懈叨葟?米到3.6米分14種。

爬車機的傳動方式為鏈?zhǔn)絺鲃?主體結構分左側式與右側式兩種,爬車方式分為爬礦車車架下檔板和車軸兩種,爬行高度最 高可達3.6米。用戶需要何種規格,請?jiān)谟嗀洉r(shí)說明。

ph(b)z(y)-6(9)×h/5.5(22)圓環鏈?zhǔn)交虬彐準脚儡嚈C(jī)適用于礦山600軌距、900軌距或其它規格的軌距的斜坡提升運輸。爬車機是絞車的有效替代產品,它比絞車牽引更安 全可靠,更節約勞動力。

詳細信息

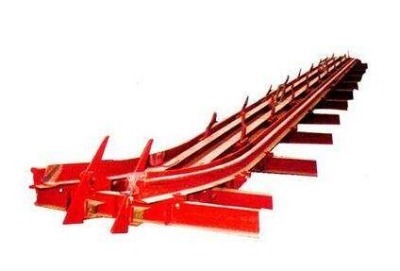

圓環鏈爬車機是以電動機驅動,礦用高強度圓環鏈牽引四輪小車式爬車器爬車的設備。主要用于煤礦運輸線路上補償高度。產品執行標準mt/t686—1997《圓環鏈爬車機》。

基本參數

產品型號和名稱 a) phz6/1/4344上爬左側式爬車機,s1275—347•1—00

產品型號和名稱 b) phy6/1/4344上爬右側式爬車機,s1275—347•2—00

產品型號和名稱 c) phz6/1/2850下爬左側式爬車機,s1275—347•3—00

產品型號和名稱 d) phy6/1/2850下爬右側式爬車機,s1275—347•4—00

技術參數

同時最 大 爬車數 600軌距 1噸重礦車4輛

爬車方式 爬礦車車軸式

爬車速度 m/s 0.345

爬車坡度（爬車機角度） 7°54′18″

爬車高度 mm a)4344　 b) 4344　　c) 2850　　d)2850

圓環鏈規格mm φ18×64

傳動裝置電動機型號,功率 y200l—8,15kw

傳動裝置減速機型號 a) zq50—40ⅰz　b) zq50—40ⅱz　c) zq50—40ⅱz　d) jzq—500—ⅱ—2z

外觀參數

爬車機質量kg a) 20690　 b) 20482　　c) 16502　　d) 16250

性能描述

爬車機可分為上爬、下爬兩類。每類安 傳動裝置布置形式又可分為左側式和右側式兩種。爬車方式可分為爬礦車車架下?lián)醢迨胶偷V車車軸式。

功能及特點

根據礦車型式和車場布置的要求,使用爬車機有以下四個條件：

1、礦車裝載量及軌距

2、傳動裝置布置形式

3、爬車高度及爬車坡度（爬車機角度）

4、爬車方式

爬車機主要技術參數

爬車機型號    爬高    礦車       同時最 大 爬車數（輛）       電動機

軌距  噸位      空車       煤車       矸石車    功率 轉速（r/min）

ph（z/y）6×h/5.5     1.0,1.2,1.4,1.6,1.8,2.0,2.2,2.4,2.6,2.8,3.0,3.2,3.4,3.6    600/900   1     6     3     2       5.5   960  1.5 4     2     1

ph（z/y）9×h/22             900  1.5 8    6    4    22
