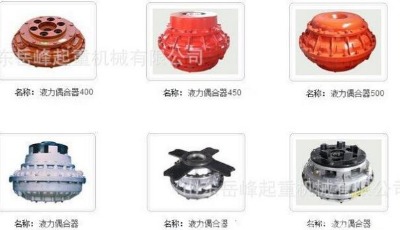

液力耦合器 yoxd400液力偶合器 (圖) 液力耦合器 yoxd400液力偶合器主要由泵輪、渦輪、殼體、聯結盤、小蓋和軸套等組成。yoxd400液力偶合器是煤礦井下常用的一種動力傳遞裝置,用于電動機和減速機之間的連接, 液力耦合器可以有效地改善電動機的起動性能,起到過載保護的作用。前五種零件由zl104鑄造加工而成,而軸套由鋼材加工而成。渦輪與減速機輸入軸相連,泵輪與電動機輸出軸相連,兩者葉片之間的密封腔為工作腔,工作液體在腔內循環流動傳遞動力。 yoxd400液力偶合器工作原理: yoxd400液力偶合器是利用液體動能和勢能來傳遞能量的傳動元件。工作原理是:在液力耦合器的工作腔內局部充滿工作液體,當泵輪在電動機帶動下進行 yoxd400液力偶合器主要部件有： 泵輪、渦輪、轉動外殼、輸入軸、輸出軸及勺管。通常,轉動外殼與泵輪是在外緣用法蘭用螺栓聯接。

 　　yoxd400液力偶合器的泵輪與渦輪稱為工作輪,兩輪中均有葉片,兩輪分別與輸入、輸出軸相聯接,它們之間是有間隙的,泵輪和渦輪均有徑向尺寸相同的腔形,所以,合在一起形成工作油腔室,工作油從泵輪內側進入,并跟隨動力機一起作旋轉運動,油在離心力的作用下,被甩到泵輪的外側,形成高速油流沖向?qū)γ娴臏u輪葉片,流向渦輪內側逐步減速并流回到泵輪的內側,構成了一個油的循環。工作液體在工作腔中的絕對流動是一個三維運動。轉動外殼與泵輪聯接后包圍在渦輪之外,使工作液體能貯于泵輪之中。輸入軸與動力機相聯（如電機）,輸出軸與被驅動機相聯（如水泵）。
