國家安 全標志證號：maj070069

1  概述

rb2000/127（a）煤礦用隔爆型電熱取暖器（以下簡稱取暖器）適用于具有甲 烷或煤塵爆炸危險的煤礦井下硐室固定位置作取暖設備。

防爆型式：礦用隔爆型    防爆標志：exdⅰ。

取暖器執行q/ahsz 17-2005《rb2000/127煤礦用隔爆型電熱取暖器》企業標準。

2  命名規則

   r  b    2000 / 127

   ┬  ┬      ┬        ┬

   ︱  ︱      ︱        └───    額定電壓（v）

   ︱  ︱      └────────    額定功率（w）

   ︱  └────────────    礦用隔爆型

   └──────────────    加熱取暖裝置

3  技術參數

3.1  額定功率：2000w；

3.2  額定電壓：127v；

3.3  溫控器最 高 表面溫度：不超過（80±5）℃；

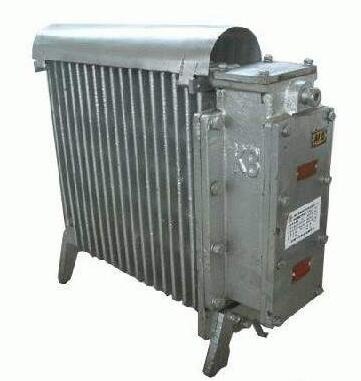

4  結構特點（見附圖）

4.1  取暖器由散熱器、電源引入腔、接線室和防塵罩組成。散熱器內安 裝有4支加熱元件；接線室內串接有溫控器,并有電源母線供電熱元件連線；接線室將127v電源從配套設備經引線裝置接入,并有接線柱通往接線室；防塵罩用來防止灰塵堆積到散熱器上。溫度采用溫控器和溫度保險絲雙重控制,達到120℃時,溫度保險絲熔斷斷電。

4.2  取暖器散熱器：采用灰鑄鐵作為散熱器,持續散熱能力強。

4.3  取暖器加熱元件：采用符合din 44921-3-1985《金屬殼、管式電熱元件  要求》標準的加熱元件,具有發熱穩定、安 全可靠的特點。

4.4  取暖器溫控器：采用符合jb/t 3751---1997《家用和類似用途雙金屬溫度控制器》標準的ksd型溫控器,具有動作可靠,機械壽命長的優點。

5  使用條件

 ⑴  環境溫度：-20℃～+40℃；

 ⑵  環境相對濕度：≤98％（+25℃）；

 ⑶  大氣壓力：86kpa～106kpa；

 ⑷  根據《煤礦安 全規程》（2004）第二百二十條規定,通風機房位于工業廣場以外時,除開采有瓦斯噴出區域的礦井和煤（巖）與瓦斯突出礦井外,可用隔焰式火爐或防爆式電熱器取暖。
