射頻導納由于引入了除電容以外的測量參量,其是電阻參量,使得儀表測量信號信噪比上升,大幅度地提高了儀表的分辨力、準確性和穩定性;測量參量的多樣性拓展了穩定應用領域。

物料本身對探頭相當于一個電容,它不消耗變送器的能量,但掛料對探頭等效電路中含有電阻,則掛料的阻抗會消耗能量,從而將振蕩器電壓拉下來,導致橋路輸出改變,產生測量誤差。我們在振蕩器與電橋之間增加了一個驅動器,使消耗的能量得到補充,因而會穩定加在探頭的振蕩電壓。

對于導電物料,探頭絕緣層表面的接地點覆蓋了整個物料及掛料區,使有效測量電容擴展到掛料的頂端,這樣便產生掛料誤差,且導電性強誤差大。但多數物料都不完全導電的。從電學角度來看,掛料層相當于一個電阻,傳感元件被掛料覆蓋的部分相當于一條由無數個無窮小的電容和電阻元件組成的傳輸線。

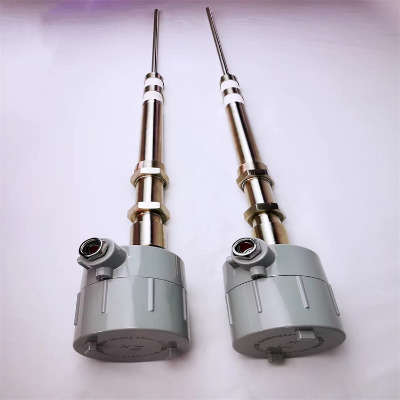

射頻導納料位開關的原理和選型

射頻導納是一種從電容式起來的、防掛料、穩定、準確、適用性廣的物位控制技術,是電容式物位技術。所謂射頻導納,導納的含義為電學中阻抗的倒數,它由電阻性成分、電容性成分、感性成分綜合而成,而射頻即高頻無線電波譜,所以射頻導納可以理解為用高頻無線電波測量導納。射頻導納料位開關在粉 煤灰、固體顆粒、粘附性物料的物位測量方面,具有通用性比較好和穩定性比較好。

射頻導納料位開關的原理

射頻導納料位開關,又稱射頻導納開關,它的工作原理是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元,由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時,會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號,后級電路檢測到這一變化從而輸出報警信號。振蕩信號作為射頻信號施加在探頭測量的同時,還經過1：1的電壓跟隨器后送往探頭的保護極,測量極與保護極的射頻信號有等電位、同相位、同頻率又互相隔離。當探頭有掛料時,測量極與保護極之間因為沒有電勢差而形成電氣隔離確保極的信號變化不影響檢測,使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定,從而使探頭上的掛料不會影響正常檢測。

射頻導納料位開關的選型

為使射頻導納料位開關與現場工況匹配,測量準確。射頻導納料位開關應從以下幾個方面做好選型工作。
