jb-wld-01型雷達水位計

2 產品簡介

jb-wld-01型雷達水位計是利用電磁波探測目標的電子設備。發射電磁波對目標進行照射并接收其回波,由此獲得水位水流至電磁波發射點的距離、距離變化率（徑向速度）、方位、高度等信息。

2 應用領域

河流水位,明渠水位自動監測

水庫壩前,壩下尾水水位監測

山洪、防汛監測

調壓塔（井）水位監測

潮位自動監測系統,城市供水,排污水位監測系統

2 組成

各種雷達水位計的具體用途和結構不盡相同,但基本形式是一致的,包括:發射機、發射天線、接收機、接收天線,處理部分以及顯示器。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。

2 特點

全天候工作,高頻微波反射原理,抗干擾能力強

傳感器可靠精度達1.5毫米

無人值守

無機械磨損、非接觸型測量,易維護

測量與水質無關,不受浮冰 等漂浮物影響

不需要防浪井,對水流無影響

連續在線采集

可選太陽能供電

成本低,安 裝維護簡單,壽命長

2 性能指標

   分辨率:1mm

工作頻率: ≥26ghz

測量范圍：≤70m

測量精度：±3mm

波束角:≤8°

數據接口：四線制rs485 / 兩線制rs232、4～20ma

工作電壓：12~35vdc

工作環境：溫度-40～80℃,濕度 0～95％ 無凝露

尺寸： φ120mmx350mm

防護：鑄鋁外殼

防護等級:ip66/ip68 (3 bar)

天線材料:pvdf

通訊協議:4-20ma /modbus（提供通訊協議說明）

過程連接:螺紋 g1, 1 npt, r1

功耗:＜30ma (量程：0~30m；4-20 ma接口輸出 /12v)

重量：1.8kg

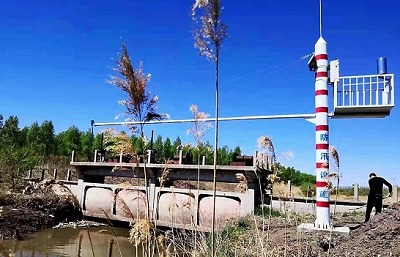

2 安 裝圖示

2 售后敬告

    感謝您使用我公司自動化水位測控儀表,為了您能正常使用,現將一些注意事項列出,敬請關注：

1. 雷達水位計正常運行的電壓范圍在6-28vdc（寬幅）,低于或高于均不能正常工作,儀表通電時注意正、負極,否則存在損傷儀表的可能性；

2. 儀表通電后顯示starding搜索距離階段,rs485輸出和實際料位顯示一致,若斷開電源,再接通時要預留儀表放電時間；

3. 雷達水位計表頭選擇盲蓋,防水、防損傷效果良好；現場安 裝請務必做好接線端子防潮防水。

4. 水位計儀表端設置高位為1.00m,測量值為實際距離顯示、表頭顯示；應避免在高位范圍左右進行自動化控制設置,詳見出廠報告；

5. 過程連接馬蹄狀u槽,開口直徑≦∮48短管或支架,盡可能保證雷達軸線垂直于水平面、探測區域或探頭下方沒有障礙物影響,位置在雷達探頭中心軸線距離岸邊≧1.5m（詳見---安 裝圖示）。

6. 在雷達水位計安 裝與使用過程中如有任何技術疑難請與我們聯系,我們會及時為您排憂解難。
