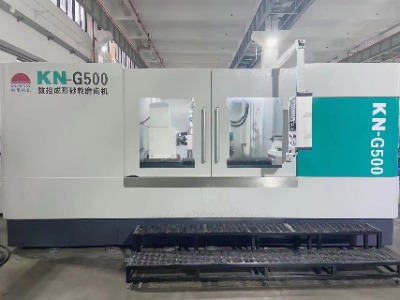

kn-g500數控成形砂輪磨齒機的被加工零件采用臥式安 裝方式,機床共設有七個交流伺服軸（滑臺縱向移動軸z、滑臺橫向移動軸x、分度頭軸a、螺旋角軸b、及砂輪修整軸u、v、c）及交流變頻調速電主軸。

控制系統采用進口數控系統控制,進口伺服電機驅動,系統由程序控制自動工作,具有停電、斷電保護功能,回零、故障診斷等功能,內置plc,rs232通訊接口等。

采用計算機輔助編程,由本公司自行研發的自動編程軟件具有人機對話窗口,菜單式輸入,加工零件參數存儲及齒形、齒向修整等功能。

該機床砂輪修整,采用金剛石滾輪修整,修整器的安 裝位置與磨頭砂輪位置相對固定,數控三軸聯動方式實現法向修形。具有以下優點：

1）.可降低對金剛石滾輪的輪廓形狀要求,延長金剛石滾輪的使用壽命,大 大 降低使用成本。

2）.使用同一金剛石滾輪即可修出任意方向的直線、圓弧、漸開線及其組合曲線且齒形不受金剛石滾輪形狀磨損影響,修整精度高。

3）. 修整器的安 裝位置與磨頭砂輪位置相對固定,可在任意（非

磨削）位置修整砂輪,減少了砂輪修整的空行程時間,提高生產效率。

整機設計采用全防護大 流量冷卻系統(可采用油磨)并配備油霧回收裝置,可使用深切削緩進給方式磨削,以減少分度次數,提高加工效率。

kn-g500數控成形砂輪磨齒機的被加工零件采用臥式安 裝方式,機床共設有七個交流伺服軸（滑臺縱向移動軸z、滑臺橫向移動軸x、分度頭軸a、螺旋角軸b、及砂輪修整軸u、v、c）及交流變頻調速電主軸。

控制系統采用壹套西班牙發格公司生產的8055m數控系統控制,進口伺服電機驅動,系統由程序控制自動工作,具有停電、斷電保護功能,回零、故障診斷等功能,內置plc,rs232通訊接口等。

采用計算機輔助編程,由本公司自行研發的自動編程軟件具有人機對話窗口,菜單式輸入,加工零件參數存儲及齒形、齒向修整等功能。

該機床砂輪修整,采用金剛石滾輪修整,修整器的安 裝位置與磨頭砂輪位置相對固定,數控三軸聯動方式實現法向修形。具有以下優點：

1）.可降低對金剛石滾輪的輪廓形狀要求,延長金剛石滾輪的使用壽命,大 大 降低使用成本。

2）.使用同一金剛石滾輪即可修出任意方向的直線、圓弧、漸開線及其組合曲線且齒形不受金剛石滾輪形狀磨損影響,修整精度高。

3）. 修整器的安 裝位置與磨頭砂輪位置相對固定,可在任意（非

磨削）位置修整砂輪,減少了砂輪修整的空行程時間,提高生產效率。

整機設計采用全防護大 流量冷卻系統(可采用油磨)并配備油霧回收裝置,可使用深切削緩進給方式磨削,以減少分度次數,提高加工效率。

2

二、機床規格、參數：

1. 工件最 大 外徑：

500mm

工件最 小根徑： 100mm

2. 分齒數：

任意

3. 模數：

1～16

4. 最 大 齒寬：

1200mm

5. 最 大 螺旋角：

±45o

6. 頭、尾架最 大 頂尖距：

1500mm

7. 工件縱向移動軸最 大 行程

1300mm

8. 砂輪沿工件徑向進刀軸最 大 行程

360mm

9. 動力尾架最 大 行程

1200mm

10. 工件縱向移動軸最 大 移動速度

12m/min

11. 砂輪沿工件徑向進刀軸最 大 移動速度

1.2m/min

12. 砂輪直徑：

Ø80～300mm

砂輪厚度： ≤80mm

砂輪中心孔 Ø32、 Ø75mm

13. 砂輪工作轉速范圍：

2500～7000rpm

14. 砂輪修整器沿砂輪徑向最 大 移動量：

120mm

砂輪修整器沿砂輪軸向最 大 移動量： 100mm

15. 主軸錐孔：

莫氏6號

16. 磨具最 大 功率：

15kw

17. 機床外形尺寸： 5400×3000×2400
