概述

wl立式污水泵是雜質泵的一種,它與離心泵的不同之處在于：葉輪的葉片少,流道寬,便于輸送帶有纖維或其他懸浮雜質的污水。另外,在泵體的外殼上開設有檢查、清掃孔,便于在停車后清除泵殼內部的污濁雜質。

wl型系列立式污水泵效率高,節能效果好。結構上的特點是具有單葉片或雙葉片,并采用大流道形式,以減少纖維垃圾纏繞,且適用于輸送城市生活污水、工礦企業污水能通過大的物料。能抽送直徑為100-250mm、纖維長度為300-1500mm的大顆粒固體塊。另外,wl型系列立式污水泵功率曲線平坦,可以在全性能范圍內運行而無過載之憂。

wl型系列立式污水泵適用于城市生活污水、工礦企業污水、泥漿、糞便、灰渣及紙漿等漿料,還可用做循環泵、給排水用泵及其他用途。

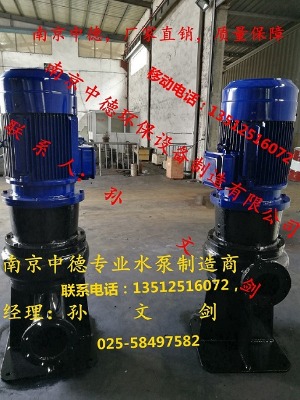

wl型系列污水泵為單級單吸立式污水泵,主要由蝸殼、葉輪、泵座體、支撐管、軸、電動機座組成,如圖所示。泵體和進水管上都設有手孔,以供排出渣物,液體沿軸向吸入,水平方向排出。泵的傳動方式是通過聯軸器與電動機連接,wl（i)型為立式電動機直接與水泵相連,wl（ii）型為立式電動機通過加長軸的聯軸器與水泵相連。排污泵的旋轉方向,從電動機端看為順時針方向旋轉。

型號意義：例65wl40-10-2.2

65-泵出口直徑

wl-立式排污泵

i-電動機直聯式

40-泵設計點流量（m3/h)

10-泵設計點揚程.

工作條件

3．1  安 裝地點：污水泵房內,海拔不超過1000m；

3．2  水溫：不超過40℃；

3．3  ph值：5～9；

3．4  電源：380v

50hz   3ph

技術規格

運轉方式：連續運行si制,每小時起動8次而不會引起任何損壞。

技術要求

5．1  泵為單級單吸渦殼式立式泵,采用彎管進水,用立式電機通過彈性聯軸器與泵直接相連傳遞扭力。

5．2  葉輪可通過φ125mm的固體顆粒,采用大通道設計,無堵塞,防纏繞性能好。泵振動烈度符合gb10889中c級規定,噪音小于75分貝,保證泵平穩連續運轉。

5．3  立式污水泵噴涂環氧樹脂防腐漆,其表面光亮,無砂眼、裂痕等,部件表面經噴砂除銹和除油后采用環氧粉 末噴涂處理。

5．4  立式污水泵葉輪、轉子作動平衡試驗,平衡精度為g6.3級。

5．5  立式泵過流部件及油室做氣壓試驗,試驗壓力為關閘揚程的確1.5倍,歷時5分鐘無泄漏等現象,進出水法蘭采用標準設計,泵體和葉輪上設有耐磨環,確保泵的密封性能,使水泵始終處于高效區范圍內運行。

5．6  立式泵所用軸承為雙列向心推力球軸承,承受軸向力,采用自潤滑方式,軸承座上設有溫度監測傳感元件,可承受反轉轉速為額定轉速的130％,轉子軸軸向位移控制在0.2mm以內,符合密封的使用要求,不會產生有害影響。

5．7  泵的葉輪軸的材料采用2cr13不銹鋼,軸承采用軸承,有效地提高了泵的耐用性和使用壽命。

5．8  泵體和進水口設有檢修孔,便于檢修和清理雜物,出水口處設有安 裝壓力表的管螺孔。

5．9  泵體采用球墨鑄鐵,葉輪采用不銹鋼合金材質,泵的所有緊固件均采用不銹鋼件,靜密封材料采用丁晴橡膠密封。

5．10  泵的密封采用碳化鎢機械密封,使用長。

5．11  立式電機采用y系列電機,絕緣等級為f級,防護等級為ip44,電機效率≥92％,功率因素 ≥0.83,電源380v/3/50hz,自然冷風冷卻方式,貫徹標準zbk22007。

性能保證

每臺立式污水泵在組裝完畢后,應進行性能測試,確保機組的整體性能符合有關標準,測試內容包括：流量-揚程曲線,流量-功率曲線,流量-效率曲線,并將測試報告提供給客戶,保證運行時間不小于10000小時,機組的設計使用壽命不小于10年。

安 裝

每臺立式污水泵都能方便地進行安 裝、調試和維護保養,為了保證不發生水錘現象,在出水管路上設有緩閉止回閥。

運行控制

每臺立式污水泵均引出控制保護信號線,采用軟啟動控制方式,具有對泵進行過載、缺相、短路、超溫、水位控制等保護功能和提供相應的信號指示,并具備plc接口,可確保機組可靠運行。

供貨范圍

每臺泵含以下設備各一套：

9．1  泵主機（泵機一體）；

9．2  軟啟動控制柜。
