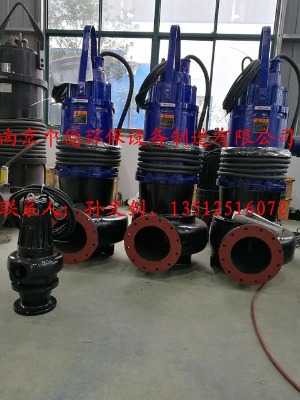

wq 潛 水 排 污 泵

1、概  述

  1.1  根據客戶的設計要求,提供的潛水排污泵,符合工況的設計要求。

  1.2  提供的潛水排污泵能夠滿足有關設計、制造、安 裝和驗收的標準。

2、技術規格

根據要求：提供相應的潛水排污泵

型  號

技術參數 250wq860-10.5-37 250wq865-7-30 65wq50-10-3

設計流量  m3/h 860 865 50

揚  程   m 10.5 7 10

轉  速  r/min 1470 980 2900

泵 效 率  ％ 75 75 54

功  率  kw 37 30 3

出水口徑  φmm 250 250 65

自動耦合型號 250 250 65

通過顆粒  φmm 100 100 25

池  深  m 10.25 4.9 3.9

安 裝 進水泵房 提升泵房 污泥泵房

數 量   套 3 3 2

3、使用范圍、條件

  3.1  自來水廠用水泵；

  3.2  污水處理廠提升泵站,雨水泵站用水泵；

  3.3  介質溫度：5-30℃,介質ph介于6-9之間；

  3.4  介質密度不大于1.2×103kg/m3。

  3.5  環境溫度：-15.5-42℃

  3.6  自耦式安 裝方式

4、技術特點

  4.1  潛水排污泵能抽送含有碎布、短纖維材料、砂水混合物及一般廢物和其它一些未處理的污水,并能通過直徑不大于出口直徑100的固體顆料。

  4.2  潛水排污泵能夠在規定的范圍內正常工作,無汽蝕發生,運行噪音小于70分貝,運行平衡,并具有穩定的壓頭流量特性,電動機具有足夠的額定功率,當泵在其特性曲線上一點運行時,電功率不超載。

  4.3  潛水排污泵的所有承壓零件均作氣壓試驗,試驗壓力為其設計壓力的2倍,但不低于0.2mpa,歷時5min而無泄漏現象。

  4.4  潛水排污泵在組裝后,進行0.2mpa氣壓試驗,歷時5min而無泄漏現象。

  4.5  潛水排污泵噴涂環氧樹脂防腐漆,涂層厚度大于300μm,其表面光亮,無砂眼、裂痕等,過流部件采用噴涂環氧樹脂防腐漆。

4.6 潛水排污泵葉輪、轉子作動平衡試驗,平衡精度為g6.3級。

4.7 不銹鋼銘牌牢固地固定在每臺泵的明顯的地方,銘牌采用沖壓的數字

標志。

4.8 每臺泵的起吊耳置于上蓋的泵中心附近牢固。

5、結構特點

  5.1  潛水排污泵由潛水電機與水泵直聯構成機電一體結構,為立式單級潛水排污泵,采用固定濕式安 裝,結構緊湊使用方便。

  5.2  潛水排污泵油室設有漏水保護報警功能,11kw及以上電機繞組增設超溫報警開關,30kw以上的還設有繞組防凝露裝置,所有保護功能均通過保護器進行保護。

  5.3  潛水排污泵葉輪采用無堵塞設計,為大通道葉輪,整體鑄造,葉輪與軸之間采用內部防松鎖定裝置,葉輪能方便地從底部抽出。

  5.4  11kw以上潛水排污泵配備密封環（耐磨環）,能有效地葉輪與泵殼之間的密封,密封環或耐磨環的使用壽命大于15000小時,并能方便地更換。

  5.5  電纜電線密封采用流化橡膠密封頭,能方便地進行更換并能有效地密封,電纜線采用ycw型防油橡套電纜,隨機電纜長度為10m,或根據用戶要求配置。

  5.6  泵殼采用單蝸殼式,流向線條設計為漸變式,側向排水,底部吸水,無阻塞設計水力轉換效率好。

  5.7 5.5kw以下潛水排污泵采用機構密封與骨架油封相結合的方式進行密封, 5.5kw以上潛水排污泵采用串聯式機械密封結構型式進行密封,分別處于油室內和泵殼內,水泵正常工作,油室具有足夠的空間容納膨脹的油量,并能方便地更換。

  5.8 電動機采用鼠籠式感應潛水電動機,防護等級為ip68,濕式安 裝潛水排污泵定子繞組采用f級絕緣,干式安 裝潛水排污泵定子繞組采用h級絕緣,起動電流不大于額定電流的6倍,效率85~95％,滿負荷功率因素 ≥0.8。

6、主要材質

  6.1  潛水排污泵機座、泵殼、葉輪等用鑄鐵鑄造,具有一定的耐腐蝕性,并能承受一定負荷的沖擊。

  6.2  潛水排污泵電機軸采用不銹鋼制造,在結構設計上采取了除去應力集中的措施。

  6.3  潛水排污泵的機械密封,根據抽送介質情況可分別采用碳化硅／碳化硅、碳化鎢/碳化鎢、碳化硅/碳化鎢材質,機械密封的設計使用壽命為25000小時以上。

  6.4  潛水排污泵0.75kw-3kw的軸承采用國產軸承,4kw以上的泵采用nsk軸承,其累計設計運行壽命濕式安 裝可在25000小時以上,干式安 裝可在30000小時以上。

6.5 潛水排污泵的靜密封采用丁晴-70 o型圈。

6.6 潛水排污泵所有連接附件、螺栓等緊固件材質為不銹鋼。

6.7 潛水排污泵的導軌材質為不銹鋼。

6.8 潛水排污泵自耦底座材質為鑄鐵。

6.9 電控箱材質為碳鋼。

7、質保

  每臺潛水排污泵在組裝完畢后,進行性能測試,機組的整體性能符合有關標準,測試內容包括：流量-揚程曲線,流量-功率曲線,流量-效率曲線,并將測試報告提供給用戶,潛水排污泵運行時間不小于8000小時,機組的設計使用壽命不小于8年。

8、安 裝及調試

   每臺固定濕式安 裝潛水排污泵都采用自動耦合安 裝系統進行安 裝,導桿的設置能使水泵從泵井頂部平穩地導送到自耦底座上,水泵就位時能自動耦合,方便安 裝、調試和維護保養。

9、運行控制

   每臺潛水排污泵均引出動力電纜和控制保護信號電纜線,與控制設備相接可對泵進行過載、缺相、短路、泄漏、超溫、除濕（30kw以上有此功能）等保護和提供相應的信號指示,機組可運行。

  監測裝置：電機定子溫度監測,在電機的三相定子繞組線圈上設有溫度傳感器,并配置熱保護開關（設置在140℃時動作）,以便超溫時停機。

10、配套范圍

10.1 成套提供潛水排污泵,并配備自耦四件套、不銹鋼導軌及碳鋼電控箱。
