1．用途

該設備主要用于污水處理廠和泵站,可以滿足大流量的應用場合,轉鼓和格柵單獨采用電機驅動,可以分別監測刀片和轉鼓過載,保護設備正常運行。

2．主要技術參數

 設備名稱

  單轉鼓式格柵破碎機

  設備型號

   dfs-500×300

   處理量

   560m3/h

   電機總功率

   4.0kw

   設備高度

   1700mm

   設備寬度

   500mm

  3．產品特點

3.1優化設計的刀片,保證的切割能力和使用壽命。

3.2可雙鼓設計,過水流量大,可以滿足大流量的應用場合。dfs型破碎機處理量可以達到2000m3/h,電機總功率5.5kw。

3.3格柵間隙小,可達6mm,可有效保證切割尺寸。

3.4進口電機減速機,提高了設備使用的可靠性。

3.5專門定制的機械密封系統,可長時間工作在惡劣的污水環境中。

3.6多電機設計,有效防止轉鼓過載破壞,提高系統可靠性。

4．供貨范圍

裝配完整的破碎機、有效可靠運行所需的附件、緊固件、就地接線盒、控制箱及所需的電纜、備品備件等。

5．結構要求

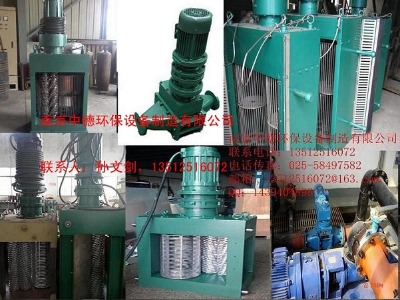

5.1每臺轉鼓破碎機包括：切割刀片、墊片、軸、轉鼓柵網、軸承和密封圈、側欄、底座、機殼、減速器和馬達。

5.2為雙軸設計,切割刀片和墊片應是單片分離的,不可以是整合體,兩組獨立的切割刀和墊片安 裝在兩個平行的軸上,交替重疊,實現螺旋形的切割。兩個旋轉軸在驅動軸的帶動下相向旋轉。

5.3轉鼓格柵由一個安 裝在垂直支架和軸上的圓圈組成。轉動的鼓柵將引導所有固體顆粒進入相向轉動的破碎刀具。轉鼓分別由各自電機驅動。

5.4獨立的切割刀片和墊片

切割刀片和墊片用高強度合金鋼,表面打磨均勻并硬化處理至45-50hrc。

5.5軸

破碎機的驅動軸和被驅動軸由高強度合金鋼制成,調質處理,滿足強度要求。

5.6轉鼓格柵

轉鼓由不銹鋼304線圈制成。線圈的直徑為6 mm,線圈與線圈之間間距為6 mm。轉鼓柵網支撐架的材質為不銹鋼304。轉鼓軸由不銹鋼304制成

5.7側欄

側欄由a3鋼制造而成。表面做防腐.

5.8底座和機殼

破碎機底座由灰鑄鐵鑄造而成。有一個導流裝置,它在引導固體顆粒直接進入粉 碎型格柵的同時,可起保護軸襯的作用。上機殼是灰鑄鐵,底部是熱卷板材。

5.9減速器

性能良好的減速器適應于惡劣環境,具有較大的減震能力。

5.10電機

采用ip67可淹沒電機,在空氣中電機可正常使用,在淹沒在水下時也可正常使用。馬達額定功率是4 千瓦 , 220/380 伏特,3 相,50 赫茲。

b. 馬達服務系數是1.15 。在滿負荷時,效率因子不低于85％,功率因子不低于80％。

6．主要材料

粉 碎機：

切割刀片和墊片:

熱處理合金鋼

軸：

            熱處理六角鋼

底座和外殼:

灰鑄鐵

側欄：

            灰鑄鐵

密封面:

碳化鎢/碳化鎢

橡膠件:

丁晴橡膠

轉鼓柵網：

            不銹鋼304

安 裝支架:

不銹鋼304

維修格柵：

        不銹鋼304

7．二控制系統

控制器將為破碎機提供獨立控制。控制器額定功率為5.5

kw,380伏特,3 相,50hz 。

7.1控制器裝有“開—關/重新設置—自動”三檔選擇開關。

在“關/重新設置”檔,破碎機應停止運轉。

在“開”檔,破碎機運轉。

在“自動”檔,破碎機的開/關,由遠程控制器控制開或停。

只有將開關選擇打到“關/重新設置”檔,破碎機才會被重新設置。

7.2 安 全措施

7.2.1堵塞情況發生時,處于開/自動兩種模式下控制器會停止破碎機,并使之反轉來清除障礙物。堵塞清除后,控制器會恢復到正常運轉。如果堵塞情況仍存在,控制器自動在30秒內執行反轉過程,可以執行三次。如若三次反轉后堵塞情況仍存在,控制器會斷掉馬達的電源,并啟動延遲和不正常狀態指示燈。

8．安 裝

按照設計圖紙要求安 裝。供方提供設備的預埋件、固定件及支承件。

制造商的服務

制造商應派有經驗的技術代表到現場進行指導安 裝、檢查、測試,協助進行調試運行,進行試運行前的培訓,并提交安 裝驗收證明。

業主員工的培訓將按照投標商與業主簽 訂的合同執行。

9．性能測試

9.1 防護罩和驅動機構以及整臺機械格柵應在工廠進行組裝及試運行、驗證格柵機符合設計規定的性能要求及有關標準。

9.2 發貨前,投標商應對貨物質量、規格、性能、數量等進行的檢驗,并出具一份證明貨物符合合同規定的證書。

9.3 現場性能測試項目

檢測外形尺寸、外觀質量。

噪聲 設備運行時,其噪聲值不大于76db（a）。

電氣控制部分功能是否符合要求,應接線正確,排線整齊,無不安 全因素 等。

機械過載保護裝置靈敏可靠,過載時發出報警信號,設備停止工作。

檢驗運轉精度。整機試運轉應平穩,連續運轉48小時。除污機工作時,整機運行平穩,無卡阻、刮擦和異常現象,機構動作靈活可靠。
