1. 設備名稱：jbj折槳攪拌機

2．用途和性能說明：

本攪拌器采用槳式攪拌機,運行時能形成的流動狀態是上下兩個循環流和較強的湍流。

3．主要技術參數

 設備名稱

 折漿攪拌機

 型號

 jjb-1000

 數量

 1臺

 材質

 碳鋼

 漿板直徑

 1000mm

   池深

 2米

 工作橋跨度

 4米

   功率

   4kw

   電機防護等級

   ip55

 電機絕緣等級

   f

   電源

   380v/50hz/三相

  4．構造

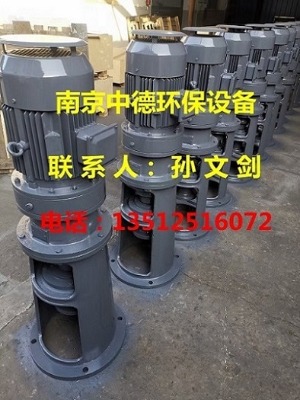

攪拌機包括工作部分（垂直攪拌軸、攪拌機）、支撐部分（軸承裝置、機座）和驅動部分（電動機、減速機）及連接附件等。

攪拌機驅動裝置安 裝在反應池的頂部,電動機和減速機間采用法蘭連接,以便于安 裝和維護。

電機為戶外型,絕緣等級f,防護等級為ip55。

（1）減速機

a.每臺攪拌機配備一臺減速機,減速機采用k-h-v行星傳動原理以及短輻擺線齒形相結合的新穎傳動機械,此減速機具有強大的承載能力,高減速比,高傳動效率,小的體積,低的噪音以及較長的使用壽命。在指定的運行范圍內,減速機能連續運行。

b.減速機所有的傳動部件都經過嚴格處理,精密加工,研磨,接觸和潤滑良好,運行平穩,噪音低,輸出軸和輸入軸均無附加的軸向力,使用壽命長。

c． 電動機、擺線輪和所有軸承的更換及加油系統的維修方便,減速機上安 有起重吊耳。

d． 所有支撐軸承都為抗磨損球形或圓柱型軸承。減速機中所有抗磨軸承的使用壽命達到50,000小時以上。

e． 露在減速機外部的軸承用油脂潤滑,安 裝時用油脂調整、密封。其它軸承和擺線輪采用油杯連續濺噴潤滑,或油泵連續潤滑。

f． 減速機有防滲油裝置,并用油尺控制正常的油位。

g． 為承擔傳動軸及葉輪的重量,防止運行時由于荷載作用導致的軸傾斜,以及防止當攪拌機運行時齒輪不對中,減速機的輸出軸具有足夠的尺寸和剛度。

（2）傳動軸

a．

傳動軸用碳鋼管制成。制成后進行退火處理,槳式攪拌機傳動軸為懸臂軸,不采用底部固定軸承。軸表面無缺損雜質,以消掉它對軸的疲勞強度和耐腐蝕的影響。軸垂直度以及精度準確,每米軸長,允許偏差為1mm。

b． 動軸的葉輪槽在設計上應考慮葉輪的上下移動,間距為150mm,葉輪的移動不影響其它裝置。

c． 攪拌機軸用不銹鋼d型夾殼聯軸器與輸出軸連接,連接充分對中。

d． 傳動軸的設計不設穩定器,其運行速度限定在一調和振動頻率的65％以內。對臨界速度、扭矩和彎力的計算都充分考慮槳葉和轉軸的質量和慣性。

（4）槳葉

葉片材質為碳鋼襯塑防腐或不銹鋼。

（5）驅動電機

a.電動機為臥式交流鼠籠感應電動機,其設計、制造和出廠實驗都應符合相應標準,防滴漏型,380v、三相、50hz,輸出功率保證不超過電動機銘牌上所示功率。

b.電動機在海拔3000m的高度運行,保證能滿足額定功率。

c.電動機的功率能夠滿足攪拌機的特定需要。

5．材質及防腐

攪拌機水下部件（軸及槳葉）采用碳鋼材質并z做防腐處理。

6．供貨范圍

主軸、攪拌葉片、驅動裝置及連接附件等。
