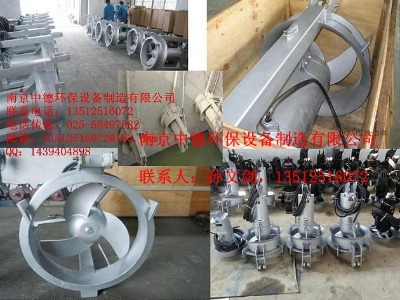

qjb-w潛水回流泵

1、設備名稱 ：　　　qjb-w潛水回流泵

2、設備型號：        qjb-w2.5/8

3、主要技術參數

型　號

技術參數 qjb-w2.5/8

流　　量　　　　m3/h 416

揚　　程    h 0.9

功　　率　　 　kw 2.5

葉輪直徑    mm 400

葉輪轉速　　　　r/min 740

水 推 力     n 800

電機防護等級 ip65

電機絕緣等級 f

穿墻管距池頂距離　m 5.6

電        源 380v , 3ph , 50hz

數        量   套 3

4、用途

   該泵為兩級污水處理廠混合液回流、反硝化脫氮的設備。亦可用于地面排水、灌溉和廢水處理過程中再循環等需要微揚程、大流量的場所。

5、特點

結構緊湊、安 裝方便、操作簡單、易于維修、無噪音,可以隨便裝置。

6、適用范圍

潛水回流泵在下列條件下能正常連續運行

6.1 海拔不超過1000m；

6.2 介質溫度不超過40oc；

6.3 介質的ph值在5-9之間；

6.4 液體密度不超過1150kg/m3；

6.5 長期潛水運行,潛水深度一般不超過20m；

7、構造及工作原理

7.1 潛水回流泵由葉輪、潛水電機、導流罩、穿墻管、拍門、安 裝提升導桿、起吊鋼繩、水下電纜、起吊架和手搖升降裝置、角度轉向裝置、就地控制柜等組成。

7.2 潛水回流泵轉動平衡自如,無卡死、停滯、振動等現象；

7.3 潛水回流泵作密封氣壓實驗,實驗壓力為0.3mpa,歷時5分鐘無泄漏現象；

7.4 潛水回流泵采用雙機械密封結構和唇形密封組成動密封系統,機械密封保證在25000小時內可靠運行而不需更換；

7.5 潛水回流泵在全浸沒和潛水電機露出液面的條件下能連續工作,同時能保證在間隙運行和長期停止運行的情況下,一經開機仍能正常運行。

7.6 潛水回流泵引出電纜采用gb5013.2中yzw型橡套軟電纜或性能相同的其它電纜,單臺標準配置長度10m,電纜密封頭采用特殊硫化處理,以防電纜外皮破損,滲水至電機；

7.7 潛水回流泵其表面光亮,無污損、碰傷、裂痕等現象；

7.8 潛水回流泵的油室內有足夠的空間來容納因溫差引起的膨脹,并設有密封泄漏保護裝置；

7.9 潛水回流泵引出電纜中雙色線（黃/綠）規定為接地線,聯接可靠。接地標志明顯,在使用期內不易磨滅；

7.10 潛水回流泵葉輪及轉子采用動平衡試驗,平衡精度為g6.3；

7.11 潛水回流泵定子繞組內及上下軸承位置設有熱保護開關,定子腔內設有密封泄漏保護裝置。

7.12 潛水回流泵的安 裝導桿能保證設備自由轉動、升降、調節各種角度,提升和安 裝攪拌機也不必要把池子放空。

8、使用壽命

潛水回流泵在規定的條件下,故障前平均運行時間不小于10000小時,

整機使用壽命不小于8年。

9、結構設計

9.1 葉輪

采用后掠式反扭曲曲線設計,用不銹鋼材料制造,并經過動平衡實驗和精心加工,能有效地傳遞電機輸出功率。為使葉輪避免阻塞結渣,為防止在運轉時葉輪與軸產生松動,在葉輪固定結構上采用了內部鎖定裝置。

9.2 電機

潛水回流泵的電機與葉輪是直聯式的,其繞組的絕緣等級為f等級,工作溫度可達155oc,電機在載荷下不會出現過載現象,電機每小時可起動15次,但時間間隔應均勻。電機定子采用熱套法嵌入機殼中,無需任何定位銷釘,牢固可靠。正常情況下,電機的溫升不超過80oc。

9.3 軸承

電機轉子由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；

潛水回流泵軸承的運行壽命大于80000小時；

考慮到軸承運行中的不利因素 ,因此選用的軸承壽命將高于上述值。本公司選用nsk軸承。

9.4 軸密封

潛水回流泵有兩個機械密封和一個唇形密封組成。外密封腔內設置有螺旋

凹槽,以清除雜質,減少機封磨損。密封裝置材料：碳化鎢/碳化鎢。

9.5 監測系統

定子繞組中裝有叁個串聯聯接的常閉型熱敏開關,熱敏開關在140oc動作。

電機定子腔及油室內設有泄漏檢測器,以便檢測動、靜密封泄漏情況,并適時切斷電源。

為了指示電機軸承的磨損情況,在前、后支承軸承處均設有常閉型熱敏開關,

熱敏開關在120oc動作,并在電機內部與定子繞組熱敏開關串聯聯接。

10、主要材料

主機外殼  不銹鋼

葉輪   不銹鋼

導流罩  不銹鋼

穿墻管及拍門   不銹鋼

導桿、鋼絲繩、吊環   不銹鋼

起吊架、轉向裝置    不銹鋼

螺母、螺栓等緊固件    不銹鋼

機械密封    碳化鎢/碳化鎢

控制柜　　不銹鋼

11、就地按鈕箱

可按用戶要求對每臺泵配備就地按鈕箱一個,防護等級ip65,能滿足露天長期使用的要求。

可以實現每臺設備的開、停及自保護,用戶僅需提供一外接電源。

就地按鈕箱帶有自動/手動切換開關,當切換到自動狀態時,潛水回流泵可接受來自中控室plc送來的開、停命令；當切換到手動時,可就地手動控制開、停。

按鈕箱可實現設備的自保護,具有超溫和泄漏保護功能,并可向中控室發送信號,報警停機。

當每臺潛水回流泵發生任何一種超溫和泄漏情況時,可向中控室plc送出一個總的故障信號,其故障信號的類別能在就地控制箱上通過報警指示燈的形式體現。

按鈕箱可向中控室plc送出設備的開、停狀態信號。

12、配套范圍

裝配完整的潛水回流泵；

穿墻管、拍門、吊鉤、導桿、吊架、緊固件、鋼絲繩等；

所有連接附件、地腳螺栓；

不銹鋼控制柜。
