jbk框式攪拌機

1、概  述

  1.1  根據客戶的設計要求,提供的框式攪拌機,符合工況的設計要求。

  1.2  提供的框式攪拌機能夠滿足有關設計、制造、安 裝和驗收的標準。

2、技術規格

          型號

 技術參數

  jbk-3000

 jbk-3000

 jbk-3000

  框槳直徑    mm

  3000

 3000

 3000

 功    率    kw

  1．1

  0．75

 0．55

 轉    速   r/min

 5．2

  3．9

  3．2

 減速機類型

  擺線減速機

 擺線減速機

 擺線減速機

  電  　源

   380v 、 3ph 、50hz

   380v 、 3ph 、50hz

   380v 、 3ph 、50hz

   池    型

   3．75*3．75*4．3

   3．75*3．75*4．3

   3．75*3．75*4．3

   安 裝位置

   反應池

   反應池

   反應池

  數　  量    臺

   2

   2

   2

  3、用途

  框式攪拌機用于給水廠、污水處理廠、工業企業等場所投加藥劑 的溶解攪拌。

4、特點

1）傳動環節少,機械效率高,結構緊湊；

2）占地面積小,處理量大,能耗低；

3）安 裝、運行、維護費用低；

4）可在要求的混合時間內達到一定的攪拌強度,滿足混合速度快、均勻、充分等要求,且水頭損失小,并可適應水量的變化以適用于各種水量的水廠。

5、構造及工作過程

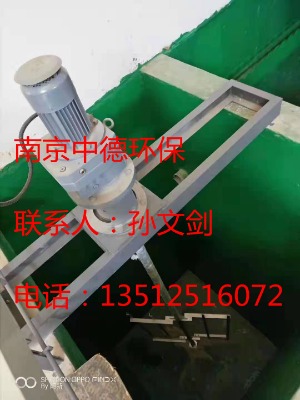

jbk型框式攪拌機由電機、減速機、機架、攪拌軸、框槳、電控箱（工作橋用戶自備）等組成。

當原水與混凝劑 或助凝劑 液體流經混合池時在攪拌器的排液作用下產生流動循環,使混凝藥劑 與水快速充混合,以達到混凝工藝的要求。

6、技術性能

  1）攪拌機的定額是以連續工作制（si）為基準的連續定額；

   2）攪拌機運行平穩、決無異常噪音田田等現象；

  3）擺線減速機宜優先選用符合行業標準的立式減速機,并應符合相應的標準規定；

4）減速機出軸旋轉方向要求正反雙向傳動,不易選用渦輪傳動；

5）采用剛性聯軸器將減速機上的輸出軸與傳動座組件上的傳動軸相聯接,設置水下輔助軸承；

6）攪拌軸有足夠的扭轉和彎曲剛度；

7）葉片采用螺栓固定,與攪拌軸連接,考慮到拆卸方便和防腐效果。葉片為框式結構能滿足攪拌效果,而且具有足夠的強度和剛度,轉動時不會產生變形。

8）攪拌機如安 裝在室外要有防雨、防潮措施；

9）電動機和電控設備應有良好的接地,接地電阻不大于4ω；

10）攪拌機的噪音不得大于85db(a)；

11）攪拌機每年檢修一次,在規定條件下運行時間不少于20000小時,整機使用壽命不少于10年。

7、主要零部件材料

  機　架                     鑄鐵

  聯軸器                     鑄鐵

  攪拌軸                     不銹鋼

  框　槳                     不銹鋼

  水下支座                   不銹鋼

  連接附件、螺栓等緊固件     不銹鋼

  電控箱                     不銹鋼

8、配套范圍

  電機、減速機、機架、攪拌軸、槳板、連接附件及電控箱等。
