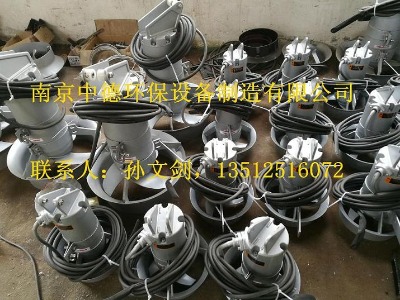

qjb0.37/6,qjb0.55/4不銹鋼潛水攪拌機技術描述

1.設備名稱   qjb不銹鋼潛水攪拌機

2.主要技術參數

型號

  qjb0.37/6-220/3-980/s

qjb0.55/4-220/3-1450/s

葉輪直徑

220mm

220mm

葉輪轉速

980r/min

1450r/min

水推力

138n

145n

額定功率

0.37kw

0.55kw

額定電流

1.5a

1.6a

主機重量

40kg

40kg

電機絕緣

f

f

電機防護

ip68

ip68

電源

380v

50hz   3ph

380v

50hz   3ph

3.用途

  廣泛適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、污泥混合液、工業過程液體等,創建水流,加強攪拌功能,防止污泥沉淀及產生死角。

4.特點

  結構緊湊、安 裝方便、操作簡單、易于維修、配套電機功率小、無噪音,可以隨便裝置。

5.適用范圍

攪拌器在下列條件下應能正常連續運行

1）介質溫度不超過40°c;

2）介質的ph值在5—9之間;

3）液體密度不超過1150kg/m3;

4）長期潛水運行,潛水深度一般不超過20m;

池容積在1000-3000m3,粘度可達到50cp；池容積在500-700m3,粘度可達1000cp。

6．性能原理

電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態（正常工藝停機）后恢復運行,攪拌器在整個運行過程中保持平穩狀態,運行時間不少于10000小時,每日能連續24小時運行或間隙運行。

6.1導軌系統

導軌系統可自由調整攪拌器的提升和下降,并無需排空水池情況下拆卸和安 裝攪拌器,攪拌器全部的重量受力在一個支架上,并且這個支架可承受攪拌器產生的推力。

6.2電機殼體

攪拌器的電機殼體由不銹鋼制造,殼體厚度足以承受何載,其表面加工平整光滑。

6.3葉輪

葉輪用不銹鋼制造,且經動平衡實驗。葉輪與軸之間裝有鎖定裝置,以防轉動時松動,葉片設計為三片式,具有自清潔及免振功能。

6.4軸

攪拌器的電機和葉輪采用直聯式傳動方式,軸由不銹鋼制造,軸能承受所有軸向和徑向載荷,軸承的設計壽命不少于100000小時,葉輪軸完全與攪拌介質隔離。

6.5軸封

采用兩個相互獨立高質量機械密封,機械密封面材料均采用耐腐蝕碳化鎢,機械密封的使用壽命不低于25000小時。

6.6電機

潛水攪拌機的電機為三相鼠籠異步電機,防護等級為ip68,絕緣等級為f,潛水電機可連續運行,每小時可啟動至少10次,潛水電機與攪拌器應是同一廠家制造。

6.7電纜和電纜密封

電機配有控制和動力水下電纜,為了打動限度地保護電機,即使在偶然的不正常運行情況下,電纜損壞且電機仍在水下,電纜進口也不允許有濕氣進入電機和接線盒,電纜進口宜采用三道密封,內側采用單芯電纜剝皮并鍍錫后嵌入樹脂中,中間整個電纜嵌入樹脂中,外部用長橡膠環密封,電纜密封組件應做成一集成。

6.8攪拌器保護

電機繞組上裝有溫度傳感器以監測電機繞組過熱,在攪拌器中應設置泄露和濕氣保護傳感器,應能監測并在攪拌器出現嚴重損壞前發出報警信號。

6.9安 裝提升系統

安 裝提升系統包括導軌、提升索、水上提升支架和電纜固定件等。攪拌機殼體結構有方便固定提升索的設計或配置。安 裝攪拌器也不必要把池子放空。

7. 主要材料

機殼

不銹鋼（304）

葉輪

不銹鋼（304）

主軸

2cri13不銹鋼

機械密封

 耐腐蝕燒結碳化鎢--碳化鎢

導軌

不銹鋼（304）

提升索、鏈

不銹鋼（304）

手動卷揚

不銹鋼（304）

螺栓、螺母、墊圈

不銹鋼（304）

8．電控箱

8.1控制箱結構

控制箱為室外落地式安 裝,可前檢修、前開門；電纜進出線為下進,下出線方式；防護等級為ip55。

8.2控制箱功能

機旁控制箱用于控制潛水攪拌機的開/停,動力及信號電纜的轉接；

控制箱內包括動力及信號接線轉接端子排,潛水攪拌機故障信號轉換裝置,帶手動復位功能,“急停”按鈕,啟動及停止按鈕,信號燈等元器件。

箱內動力及信號電纜轉接端子的選擇與設備功率配套。

8.3檢查和驗收

攪拌器的葉輪經動、平衡實驗,并提交有關檢測報告。

現場安 裝后進行2個小時的負荷實驗,以證明攪拌器是否符合技術要求。

9. 配套范圍

 *  裝配完整的qjb型潛水攪拌機；

*  電機托架、限位吊鉤、導軌、起吊架、緊固件等；

*  10米水下電纜、電纜夾、電纜接線盒；

*  臂式起吊架;

*  所有連接附件、地腳螺栓、備品備件；

*  就地控制箱。
