起重量：2t - 32t

起升高度：6m 9m 12m 18m 24m 30m

跨度：7.5m - 40m

工作級別：a3 - a6

起升結構：電動葫蘆

操作方式：地操 空操

產品介紹：

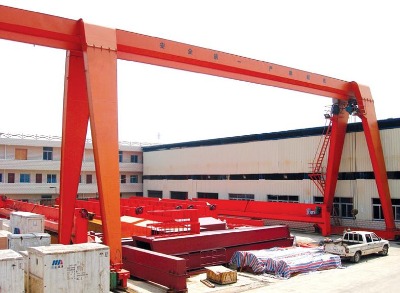

mh型電動葫蘆門式起重機是橋式起重機的一種變形,它的金屬結構像門形框架,承載主梁下安 裝兩條支腳,可以直接在地面的軌道上行走,主梁兩端可以具有外伸懸臂梁,標準電源三相交流,50赫、380伏。起升機構采用電動葫蘆,電動葫蘆分為cd1和md1型兩種,操作方式地面和操作室操作,操作室可有可無用戶自行選擇,大車導電型式可分為大車導電架（架空滑線）與電纜卷筒二種。我公司可根據用戶所需進行生產。

mh型電動葫蘆門式起重機由門架(主梁、支腿和下橫梁等)、電動葫蘆、起重機運行機構和電控部分組成。這些部體有：

1.主梁采用箱形梁或采用h形鋼組合梁,支腿采用槽鋼組焊,下橫梁采用槽鋼組焊或采用箱形橫梁。

2.電動葫蘆采用引進技術標準型as電動葫蘆或國內開發的h型電動葫蘆,電動葫蘆懸掛在主梁下翼緣上。

3.起重機運行機構由電動機、液力偶合器、液壓推桿制動器、減速器和車輪組成,也可以采用三合一運行機構。

4.大車運行機構有限位開關限止其行程,并裝有聚氨酯緩沖器,以防葫蘆、大車的激烈碰撞,起升機構有限位開關限制上升高度,當限位開關切斷電流后,機構停止工作,此后只能向相反方向運行,并設有防風夾軌安 全裝置。

性能特點：

●場地利用率高、作業范圍大；

●適應面廣、通用性強；

●結構簡單,制造安 裝方便,自身質量小；

●操作簡單、易維護；

●整機結構新穎、造型美觀；

●零部件標準化、系列化、通用化。

訂貨須知：

1．訂貨前應確定起重機下列主要參數：起重量、跨度、起升高度、工作制度、軌道長度等。

列如：起重量：10t,跨度：18m,無懸臂,起升高度6m,工作級別a3

2．訂貨時須確定大車導電形式是滑觸線或者電纜卷筒、供電位置、操縱形式

列如：行走形式為電纜卷筒,供電位置在車間末端,操作形式為駕駛室操作。

起重機制造標準

●gb/t14405-2011    通用橋式起重機

●gb985,gb986      焊件焊縫破口標準

●gb3811-83         起重機設計規范

●gb6067-2010       起重機械安 全規程

●gb5905-86         起重機試驗規范和程序

●gb8918-1996       鋼絲繩

●gb/t522611-96     工業機械電氣設備通用技術條件

●jb/t5663.2-91     電動葫蘆門式起重機

●gb2894-82         安 全標志、安 全色等

●gb12265-90        機械防護安 全距離

●gb12801-91        生產過程安 全、衛生要求總則

●gb12348-90        工業企業廠界噪聲標準

●gb5083-85         生產設備安 全衛生設計總則

●gb7248-87         電光源的安 全要求

起重機材質標準

●gb699-88          優質碳素 結構鋼技術條件

●gb700-88          碳素 結構鋼

●gb9439-88         灰口鑄鐵件

●gb4315-86         起重機電控設備

●gb3323-84         鋼熔化焊對接接頭射線照相和質量分級

●gb11345-89        鋼焊縫和超聲波探傷方法和探傷結果的分級

●gb8912-88         優質鋼絲繩

●jb/t3695-94       電動葫蘆橋式起重機

●gb1102-74         圓股鋼絲繩

●gb1348-88         低合金結構鋼

●gb11352-89        一般工程用鑄造碳鋼件

應用范圍：

本產品為一般用途起重機,多用于露天場所及倉庫、貨場、料場貨、鐵路沿線、散貨的裝卸或抓取物料的裝卸作業。
