起重量：1t - 16t

起升高度：6m 9m 12m 18m 24m 30m

跨度：7.5m - 40m

工作級別：a3 - a6

起升結構：電動葫蘆

操作方式：地操 空操 無線

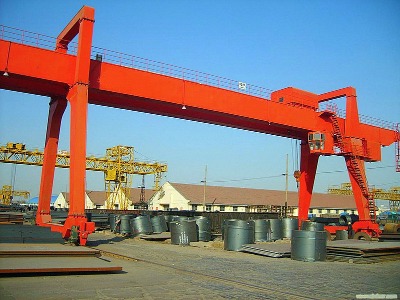

l型電動葫蘆門式起重機與cd、md等多種型號的電動葫蘆配套使用,由橋架、小車、電器以及起升機構、大、小車運行機構組成,大車運行機構采用分別驅動,屬于常規裝卸、起重運輸設備,采用數控開割主梁上拱度預拱曲線,主梁角焊縫采用埋弧焊焊接,對接焊無損探傷,導電形式分為電纜卷筒和滑觸線兩種�？梢耘渲盟緳C室操作,用戶自行選擇,地面有線操縱,便于使用和控制,可加裝無線遙控器,可實現遠距離控制,除l型外,還有a型、c型、u型等門式起重機,用戶訂貨時可根據實際需要選用各種不同規格的起重量、跨度、起升高度、懸臂伸出的長度等。

●金屬結構

橋架是由一根主梁、二根支腿和二根下橫梁三大部分組成。三部分均為箱型截面。主梁采用單梁偏軌形式,支腿為l形,吊運空間大,過跨能力強,便于將物件從跨內轉運到懸臂下。彼此之間采用高強度螺栓聯接組成橋架。其中主梁為寬箱型梁,支腿的獨特結構設計使l型門式起重機的過跨能力強,不受構件尺寸的限制,均能夠輕松自如的裝貨、卸貨；下橫梁的梯形腹板結構,符合結構力學的受力特點,即使在高強的工作狀態下,其結構構造也不會出現疲勞、變形。

●電器部分

電器是由電控箱（保護柜）、凸輪控制器（布置在司機室內）以及電阻器、控制 屏（大噸位時有）、安 全裝置等組成,用以分別控制起升、大小車的運行（操縱系統根據用戶要求,也可采用聯動控制臺操作）。

●安 全保護裝置

起升機構上設置有上升極限限位開關,大小車運行均設有行程限位開關。為保證安 全操作,電路設計有零位保護、過電流保護、緊急開關以及報警電鈴、倉口蓋、操縱室門梯聯鎖裝置。對大跨度的門式起重機為防止吊車走偏,還設有大車糾偏裝置,為防止風力對吊車的影響,門式起重機還設置有夾軌器以及錨定裝置等。

性能特點：

●設計結構簡單,合理；

●使用、維修方便,機械零部件通用化程度高；

●安 裝方便,安 全可靠,吊鉤快速隨意控制,覆蓋全部作業面；

●受力情況好,自身質量較��；

●自重輕、材料省、造價低、迎風面積��；

●結構獨特,凈空大；

●過跨能力強,適合吊運長件物料；

●承載能力強,防扭、防傾覆、安 全系數高。

訂貨須知：

訂貨前應確定起重機下列主要參數：起重量、跨度、是否需要外懸（請提供外懸長度）、起升高度、軌道長度、操作方式（可選：空操、地操或無線遙控)。露天使用要注明,并增加防雨裝置。

列如：起重量：10t,倆邊各懸臂1m,跨度：18m,起升高度12m。

用戶對本系列起重機有不同或特殊要求時,可另行協商,單獨設計解決。

起重機制造標準

●gb/t3811—2008    起重機設計規范

●gb/t6067—1985    起重機械安 全規程

●gb 5226.2—2002   機械安 全機械電氣設備

●gb/t5905—1986    起重機試驗規范和程序

●gb/t14405—1993   通用橋式起重機

●gb/t10183—2005   橋式和門式起重機制造及軌道安 裝公差

●gb 700—2006      碳素 結構綱

●gb/t 699-1999     優質碳素 結構鋼及1號修改單

●gb/t 3077—1999   合金結構綱

●gb/t 5117—1995   碳鋼焊條

●gb/t 5118-1995    低合金鋼焊條

●gb/t12469-1990    焊接質量保證鋼熔化焊接頭的要求和缺陷分級

●gb/t3323-2005     金屬熔化焊接接頭射線照相

●gb/t985-1988      氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本形式與尺寸

●gb/t 11345-1989   鋼焊縫手工超聲波探傷方法和探傷結果分級

●gb /t 19937-2005  無損檢測滲透探傷裝置通用技術要求

●gb 8923-88        涂裝前鋼材表面銹蝕等級和除銹等級

●gb /t 9286-1998   色漆和清漆漆膜的劃格試驗

gb 15052-84         起重機危險部位與標志

●gb 50254-96       電氣裝置安 裝工程低壓電器施工及驗收規范

起重機材質標準

●gb11352-89        一般工程用鑄造碳鋼件

●gb1102-74         圓股鋼絲繩

●gb9439-88         灰口鑄鐵件

●gb11345-89        鋼焊縫和超聲波探傷方法和探傷結果的分級

●gb4315-86         起重機電控設備

●gb8912-88         優質鋼絲繩

●jb/t3695-94       電動葫蘆橋式起重機

應用范圍：

l型門式起重機適用于露天場所及倉庫、料場、鐵路貨站、港口碼頭各種物料的裝卸和搬運工作,廣泛用于物流輸送作業。還可配以多種專用吊具進行特殊
