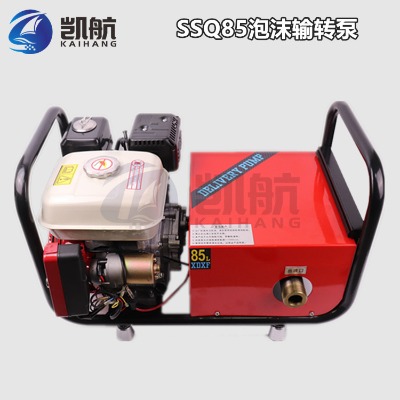

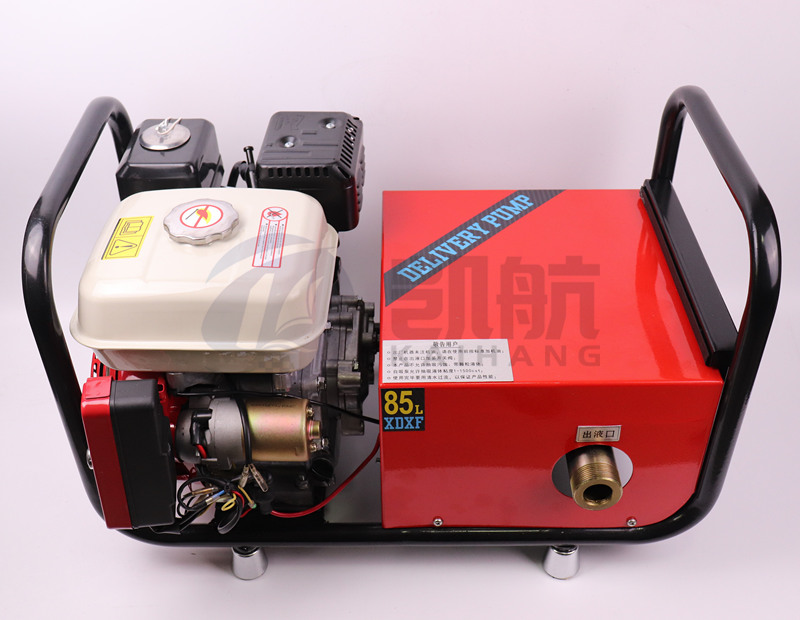

ssq85消防泡沫輸轉泵

ssq85泡沫輸轉泵原理

  該泵的泵體內裝主、被動輪一對,由發動機帶動主動輪旋轉,靠?jī)升X輪相互咬合。把泵體內空間分為兩個工作腔。a為吸入腔,b為排出腔。兩齒輪轉動,當一輪齒從咬合到脫開。在吸入腔就形成局部真空,液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出腔。齒輪繼續進入咬合時液體被擠出。周而復始形成高壓液體經排出口排出。

發動機型式:四沖程、單缸、風冷汽油機

功率:6.5hp

啟動方式:手拉繩自回式啟動/電啟動

吸水及排出口徑:g11/2'(40mm)

流量:83.3l/min

排出壓力:0.30mpa

允許吸入高度:3m(max)

質量:≤35kg

外形尺寸:362*312*335（mm）

材質：外殼（鑄鐵） 齒輪（銅）

泡沫輸轉泵使用前注意事項

 1、使用90#以上的汽油以及se15-40四沖程機油。禁止使用不清潔的機油。加油要加足,不得低于最低警戒線,注意不要溢出。

 2、使用前檢查緊固件。

 3、檢查空氣濾清器

泡沫輸轉泵使用操作

1、啟動

打開油門開關,將阻風門調至半關閉位置,把調速器旋鈕調到合適位置,先清清拉起啟動手柄,直至感到有阻力時,打開電啟動開關至“開”位置,再啟動。

注意：確保發動機在低速先運轉3-5min。在這期間,檢查下連接件,緊固件以及有無汽油泄漏等。禁止非發動機加負重,避免損壞。

2、停機

 1）油門調至最小,運轉一兩分鐘。

 2）關閉開關。

 禁止在發動機高速運轉時停機。
