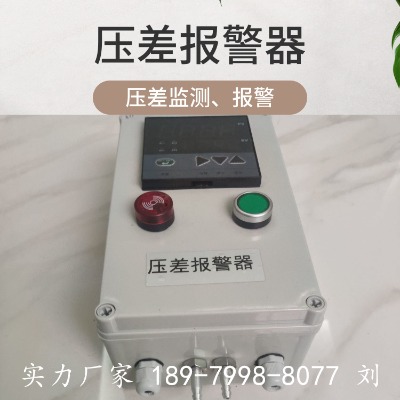

全自動壓差報警器(除塵器壓差檢測)

    除塵箱壓差報警裝置是用來監測除塵箱內進風口和出風口產生的壓差值。能有效的避免除塵箱內的布袋堵塞,如果壓差值過高一定要及時清理除塵內的布袋火災及的發生。

以布袋除塵器為例：

   當布袋除塵器的壓差越大就證明阻力越大,阻力越大風機的出力就得變大,能耗就得增加,長時間高風量輸出會導致風機故障。但關鍵的是壓差越大,證明除塵器有濾袋糊袋,小范圍糊袋還強點,如果大范圍糊袋,引風機又在那高峰值輸出,長時間下去容易將除塵器吸癟,而且也會嚴重影響鍋爐的負荷。建議盡查壓差變大原因,避免機組mft。應檢查布袋除塵器的清灰系 統是不是有問題,布袋是不是糊袋。

壓差報警裝置技術規格：

·測量介質：干燥,潔凈無腐蝕性氣體

·壓力形式：表壓,壓差

·采用美國進口差壓芯體,精度高穩定性好,具有零點,滿量程補償,溫度補償。

·量程：0-±100pa/0-±10,000pa

·輸入電壓： 220vac (16~36vdc需定制)

·精度： ±0.5％ fs/1.0％ (標 準型), ±0.25％ fs型);

·長 期穩定性能： 0.1％fs/年

·輸出信號： 1路開關量 (標配1路聲光報警儀+1路電源指示燈/開關)可加選4-20ma. 0-5v、0-10v輸出或rs485通訊接口。

·led雙行4位數字顯示,可顯示測量值,峰值,報警設定值,報警值一鍵加減。

·手動按鍵壓差零點校準

·過載能力： 200％fs·abs工業塑料外殼, ip65防護等級

·補償溫度：-10-70℃ 環境溫度：常溫(-10-70℃)

·外形尺寸： 150"200*100·重量： 850g

壓差報警裝置的安 裝方法：

1.自攻螺釘安 裝,打開面蓋,從4個角的安 裝孔放入自攻螺釘,固定于墻面、安 裝板上,再蓋回面蓋。

2.掛腳安 裝,報警儀配有4個安 裝掛腳,可以在殼體底部安 裝掛腳,然后掛腳用螺釘固定于墻面或安 裝板上。

壓差報警裝置安 裝注意事項：

1.接口尺寸：φ8寶塔頭,長口為高壓接口,短口為低壓接口,若接反pv值為負值。

2.測干凈氣體時可以任意安 裝,測潮濕、臟氣體時接壓口垂直于地面安 裝,避免進入接壓口。

氣體壓差報警裝置使用說明書：

壓差報警儀采用進口感壓芯片,配合的電路處理和溫度補償技術,能測量氣體壓差大小。具有靈敏度高過載能力強干擾能力強、長 期穩定可 靠等優點。

1.接線說明：

壓差報警儀內有一個8p接線端子排,如右圖,1、2接220v交流電,6、7、8分別為繼電器的常閉、常開、公共端。

2.面板說明：

如圖,pv顯示測量值,sv顯示報警值,當測量值大于報警值時壓差報警儀報警。壓差報警儀有兩路報警輸出al1和al2。al1報警時al1指示燈亮,報警指示燈閃爍并發出蜂鳴聲,al2報警時al2指示燈亮,繼電器動作,繼電器接口為8p端子排上右邊(6、7、8)三個接線柱。

壓差報警儀上電默認顯示sv1的報警值,sv1和sv2出廠默認值為1500,即壓差大于1500pa時報警儀報警。按設置鍵切換顯示兩路報警值sv1和sv2, 按增加和減少鍵設置報警值。

3.安 裝方法：

1.自攻螺釘安 裝,打開面蓋,從4個角的安 裝孔放入自攻螺釘,固定于墻面、安 裝板上,再蓋回面蓋。

2.掛腳安 裝,報警儀配有4個安 裝掛腳,可以在殼體底部安 裝掛腳,然后掛腳用螺釘固定于墻面或安 裝板上。

4.安 裝注意事項：

1.接口尺寸：φ8寶塔頭,長口為高壓接口,短口為低壓接口,若接反pv值為負值。

2.測干凈氣體時可以任意安 裝,測潮濕、臟氣體時接壓口必 須垂直于地面安 裝,避免進入接壓口。

5.主要技術指標：

工作電壓：ac220v

測量范圍：0-5kpa

測量精度：0.2％fs

測量速度：3次/秒

過載能力：1.5倍滿量程

繼電器觸點容量：ac220v/3a

繼電器觸點壽命：100000次

根據國 家安 全生產行業標 準aq4273-2016粉 塵危險場所用除塵系 統安 全技術規范中第5條 除塵箱5.1.4袋式外濾除塵器的要求如下：

a）除塵器濾袋應采用阻燃及防 靜電的濾料制作,濾袋靜電特性應符合 gb/t 17919 的要求,與濾袋相連接的金屬材質構件（如濾袋框架、花板、短管等）應按照 gb 12158 的要求采取防 靜電措施。

b）除塵器應設置進、出風口風壓差監測報警裝置,除塵器安 裝或濾袋更換在不過 8h 的使用期內應記錄除塵器的進、出口風壓的監測數值,當進、出口風壓力變化大于允許值的 20％時,監測裝置應發出聲光報警信號。

   企業發展,安 全我們一定要理性的去選擇安 全的產品。嚴格根據國 家的要求來安 裝�；鸹ㄌ綔y器及壓差報警系 統找江西世紀行安 全設備研發生產,為企業的發展保駕護航。對于企業的生產及發展,不要抱有僥幸心理,如果一旦發生事故,財產損失不說,如果有人員那就是很嚴重的事故了。
