壓差探測 壓差監測 壓差報警裝置

安 裝壓差報警器作用：

   壓差報警裝置是用來監測除塵器進風口和出風口產生的壓差值。能有效的避免除塵器內的布袋堵塞,如果壓差值過高一定要及時清理除塵內的布袋火災及的發生。

壓差報警器的優點。

    本差報警器具有可以直觀地顯示布袋除塵器內的布袋阻塞情況和布袋除塵器的工作狀態,確保布袋除塵器安 全穩定運行,不需要工作人員登高近距離觀察。

除塵器風管口風壓差監測報警儀使用方便。適用于各種干燥性無腐蝕性氣體壓力或差壓的測量,測量精度高。經精密溫度補嘗,放大外理,轉換成4-20ma標 準信號,與工業計算機或集散系 統接口,系 統應用：本系 統可用于板材加工、家具制造、鑄造工業、陶瓷工業、玻璃工業、耐火材料、水泥建材、砂輪制造、化工制品、機械加工等行業的環保除塵報警保護系 統中,實現對除塵系 統的穩定運行提供基礎的數據支撐,對除塵系 統運行過程中出現的異常信息進行報警處理,提高了除塵設備的運行效率,保障了除塵系 統的安 全穩定運行,以達到環保除塵目的。

壓差報警裝置技術規格：

·測量介質：干燥,潔凈無腐蝕性氣體

·壓力形式：表壓,壓差

·采用美國進口差壓芯體,精度高穩定性好,具有零點,滿量程補償,溫度補償。

·量程：0-±100pa/0-±10,000pa

·輸入電壓： 220vac (16~36vdc需定制)

·精度： ±0.5％ fs/1.0％ (標 準型), ±0.25％ fs型);

·長 期穩定性能： 0.1％fs/年

·輸出信號： 1路開關量 (標配1路聲光報警儀+1路電源指示燈/開關)可加選4-20ma. 0-5v、0-10v輸出或rs485通訊接口。

·led雙行4位數字顯示,可顯示測量值,峰值,報警設定值,報警值一鍵加減。

·手動按鍵壓差零點校準

·過載能力： 200％fs·abs工業塑料外殼, ip65防護等級

·補償溫度：-10-70℃ 環境溫度：常溫(-10-70℃)

·外形尺寸： 150"200*100·重量： 850g

氣體壓差報警裝置使用說明書：

壓差報警儀采用進口感壓芯片,配合的電路處理和溫度補償技術,能測量氣體壓差大小。具有靈敏度高過載能力強干擾能力強、長 期穩定可 靠等優點。

1.接線說明：

壓差報警儀內有一個8p接線端子排,如右圖,1、2接220v交流電,6、7、8分別為繼電器的常閉、常開、公共端。

2.面板說明：

如圖,pv顯示測量值,sv顯示報警值,當測量值大于報警值時壓差報警儀報警。壓差報警儀有兩路報警輸出al1和al2。al1報警時al1指示燈亮,報警指示燈閃爍并發出蜂鳴聲,al2報警時al2指示燈亮,繼電器動作,繼電器接口為8p端子排上右邊(6、7、8)三個接線柱。

壓差報警儀上電默認顯示sv1的報警值,sv1和sv2出廠默認值為1500,即壓差大于1500pa時報警儀報警。按設置鍵切換顯示兩路報警值sv1和sv2, 按增加和減少鍵設置報警值。

3.安 裝方法：

1.自攻螺釘安 裝,打開面蓋,從4個角的安 裝孔放入自攻螺釘,固定于墻面、安 裝板上,再蓋回面蓋。

2.掛腳安 裝,報警儀配有4個安 裝掛腳,可以在殼體底部安 裝掛腳,然后掛腳用螺釘固定于墻面或安 裝板上。

4.安 裝注意事項：

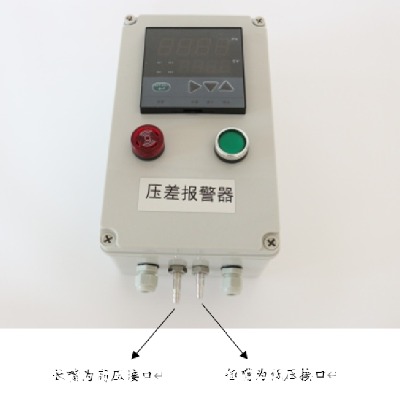

1.接口尺寸：φ8寶塔頭,長口為高壓接口,短口為低壓接口,若接反pv值為負值。

2.測干凈氣體時可以任意安 裝,測潮濕、臟氣體時接壓口必 須垂直于地面安 裝,避免進入接壓口。

5.主要技術指標：

工作電壓：ac220v

測量范圍：0-5kpa

測量精度：0.2％fs

測量速度：3次/秒

過載能力：1.5倍滿量程

繼電器觸點容量：ac220v/3a

繼電器觸點壽命：100000次

本裝置適用用于板材加工、家具制造、鑄造工業、陶瓷工業、玻璃工業、耐火材料、水泥建材、砂輪制造、化工制品、機械加工等行業的環保除塵設備的報警保護系 統中,實現對除塵器的穩定運行提供基礎的數據支撐,對除塵系 統運行過程中出現的異常信息進行報警處理,提高了除塵設備的運行效率,保障了除塵系 統的安 全穩定運行,以達到環保除塵目的。
