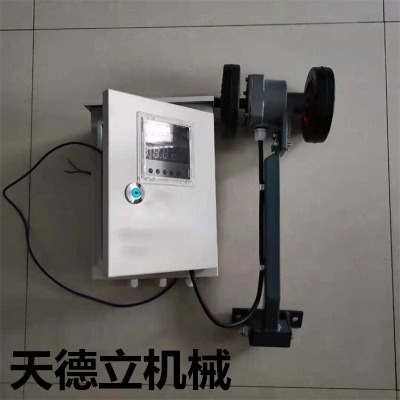

皮帶打滑檢測儀,由傳感器和數顯控制箱兩部分構成,傳感器有接觸式和非接觸式兩種類型

皮帶打滑速度傳感器 dh-s是一種速度檢測裝置,是用來檢測皮帶、輸送帶；橡膠輸送帶、膠帶等的運行速度的速度檢測儀,本傳感器實效、準確、耐用。適用于電廠、煤礦、碼頭、冶金、化工、交通等行業。

皮帶打滑速度傳感器 dh-s屬于真正的欠速開關。當設備出現異常,轉速低于正常轉速的2/3時,輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機等機械傳動設備因電器、機械故障引起的慢轉或停轉,以便及時處理,達到維護設備、保障生產的目的。

結構特性：
1.本機由控制箱與傳感器兩部份組成,控制箱采用密封措施,防法防水性能較好。傳感器為

 磁電式,安 裝方便,可靠性高。
2.由于控制部份采用cmos電路,溫度適應性能較好。

產品參數：

1、檢測模式：接觸式；
2、適應檢測帶速：0∽9.99米/秒；
3、可檢測速度打滑率：0∽100％；
4、速度測量誤差：< 0.1米/秒；
5、繼電器運行壽命：10萬次；
6、觸點容量：ac220v 3a；
7、供電電壓：ac220v 50hz；
8、使用環境溫度：-25°+65℃
9、轉速顯示范圍：0∽9.99米/秒；
10、傳感器防護等級：ip67；
安 裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安 裝后應滿足下述要求：
1、打滑檢測裝置膠帶運行方向順向防止,觸輪距膠帶邊緣200-300mm
2、感應面與開關閘的距離4mm為佳,感應點可以是從動輪處凸出（面）部分（鐵類）,也可

  以采用凹面作為感應面。如果從動輪側面無凹凸面,可以在從動輪內側骨架上焊接一厚

  度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）。
注：有些輸送機從動輪無法安 裝的,可安 裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安 裝位置可能需要現場制作安 裝支架,特殊情況下,如需要從新調節開關速度是時,在安 裝好開關后,啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器,調整到動作指示燈

主要特點：
1、智能型,一體化結構,免設置、調試,安 裝簡單。替代普通旋轉探測器時反應快。
2、非接觸探測器,無運動部件、無磨損、安 全壽命長、維護費用低。
3、兩線制,繼電器（或接觸器）作負載,可提供隔離無源觸點信號給計算機；也可直接串

  接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4、配有狀態指示。設備正常運行時,指示燈“閃爍”；慢轉或停機時,指示燈“亮
  皮帶打滑檢測裝置、打滑開關,打滑檢測器,欠速開關,速度檢測器、皮帶失速

  監控器。打滑檢測裝置、打滑檢測器、打滑開關用于對輸送機進行線性檢測的新

  型裝置,對帶速進行實時檢測.已廣泛用于輸送系統中的膠帶上,為膠帶機的安 全運

  行提供了可靠的檢測手段。
