劃線平板也被叫做劃線鑄鐵平臺,是檢查機器零件平面度,直線度等形位公差的測量基準,也可用于零件劃線研磨加工,安 裝設備等用途。

也可用于一般零件及精密零件的劃線、研磨工藝加工及測量。劃線平板的使用是根據產品圖樣的尺寸要求,用劃針工具在毛坯或半成品上劃出待加工部位的輪廊線或作為基準的點、線。在單件或小批量生產中,用劃線來檢查毛坯或半成品的形狀和尺寸,合理地分配各加工表面的余量,及早發現不合格品,避免造成后續加工工時的浪費。

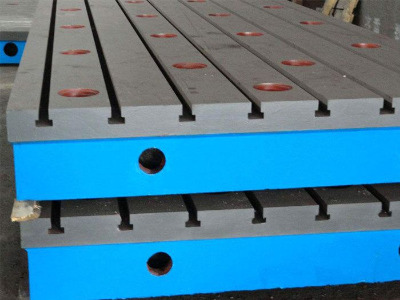

 劃線平板用途 ：用于機械、發動機的動力實驗,設備調試,   劃線平板具有較好的平面穩定性和韌性,表面帶有t型槽,可以用來固定實驗設備。

鑄鐵劃線平板使用注意事項：

1、為了防止鑄鐵劃線平板發生有害的變形,在發裝平板時,要將支承支在主支點處。支承時,盡量將平板的工作面調整到水平面內。

2、為了防止平板發生 變形,檢驗完畢或劃線完畢后,要把工件抬下來,不得長時間放在平板上。

3、使用完畢,要及時擦凈平板的工作面,然后涂上一層防銹油。如果比較長時間不用,好涂上一層黃油,然后鋪一層白紙。

4、好用木板制作的一個專用罩,不用平板時,用罩子將平板罩住。嚴禁水滴在鑄鐵平板上。

5、平板要實行周期檢定,檢定周期要根據使用的具體情況確定,一般為1年。

6、在使用鑄鐵劃線平板的過程中要注意不要在潮濕,有腐蝕、過高和過低的溫度環境下使用和存放。
