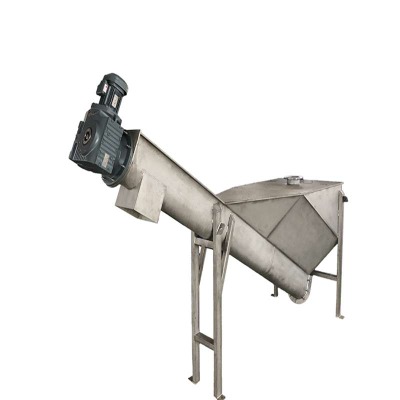

螺旋式砂水分離器

螺旋式砂水分離器 適用于污水處理廠的沉砂池,是污水中有機砂的分離及提升的一體化設備,可分離出粒徑≥0.2mm的顆粒。有較高的分離效率,設備采用無軸螺旋,無水中軸承,具有重量輕、結構緊湊、、安 裝方便等特點,是一種理想的砂水分離設備。工作原理螺旋式砂水分離器安 裝傾角在20°—30°之間,砂水混合液從進水管進入水箱,混合液中比重較大的顆粒（如砂粒）由于自重而下降沉積于螺旋槽底部,在螺旋的推動下,物料沿斜置的u型槽底部提升,離開液面后,繼續上移一段距離,砂粒中的水份逐漸在螺旋槽中的間隙中流回水箱,砂粒也逐漸干化在出料口處,依靠自重落入其它輸送裝置。上清液則不斷的從排水管中流出。達到砂、水分離目的。構造及工作過程1、螺旋式砂水分離器由無軸螺旋、襯條、u 型槽、水箱、導流板、出水堰和驅動裝置組成。

2、砂水混合物從分離器一端頂部輸入水箱,混合液中重度較大的,如砂粒等將沉積于槽型底部,在螺旋推動下,砂粒沿斜置的槽底提出升,離開液面后繼續推移一段距離,在砂粒充分脫水后經排砂口卸至盛砂桶,而與砂水分離后的水從溢流口排出并送往廠內進水池。特點1、分離效率可達96％~98％,可分離出粒徑≥0.2mm 的顆粒；

2、采用無軸螺旋,無水中軸承,維護方便；3、結構緊湊,重量輕；

4、新型傳動裝置,其關鍵產件--減速器為新的軸裝式,不用聯軸器,安 裝對中方便；

5、襯條為快裝式,便于更換；

6、螺旋軸向位置可調,便于調整其尾部和箱壁的安 全間隙；用途用于污水處理廠沉砂池,將沉淀池排出的砂水混合液進行砂水分離。
