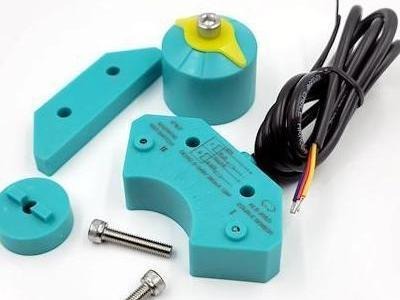

科菲牌kofiflow系列磁感式閥門回信器（sls-j90-2w/als-200d）采用無源電子開關元件干簧管為主要部件,灌封在密閉塑料殼內,采用二組二線制外引線。默認為常開型。作為一種利用磁場信號來控制的線路開關器件,可作為傳感器用在閥門上,通過感應閥門開、關狀態并轉換成電信號反饋給負載設備,可遠傳。該產品采用馬蹄形外觀設計,雙面電路板,俄羅斯進口鍍金腳型干簧管,安 裝符合namur標準,能安 裝在常規型號氣動執行器上。

科菲牌kofiflow磁性感應接近式限位開關標準技術參數：

1,磁性接近開關主要型號說明：

magnetic s&d switch sls-j90-2w/als-200d  double sensor

dc/ac5~240v 300ma 10w

可提供型號定制。

2,外殼體材質采用abs塑料,內置透明型高硬度電子灌封膠,全灌滿型；

3,帶雙位置燈指示型,默認帶紅色發光二極管led燈；

4,內置二組二線制常開型觸點（常開型干簧管）；

5,采用4芯rvv4*0.3護套電纜線,4色線清晰明辨；

6,工作電壓/電流/功率參數dc/ac5~240v 300ma 10w；

7,可在-20°c~+70°c環境內使用；

8,采用全灌封型,密封性能可達到ip67等級；

9,默認帶1m（約等于）引線,可定做不同長度電線；

10,可選帶航空插頭型als-200p4,4芯航空插頭；

科菲牌kofiflow磁性感應接近式限位開關安 裝說明：

1,默認配置清單可安 裝在常規尺寸（尺寸符合30-80/h20mm）氣動執行器上；

2,氣動執行器頂部安 裝尺寸30-80/h30mm型,需要單獨在配2塊厚度板,3塊卡塊；

3,氣動執行器頂部安 裝尺寸30-130/h30mm型,需要單獨在配1個不銹鋼安 裝支架,3塊卡塊；

具體安 裝尺寸問題可直接咨詢客服。

科菲牌kofiflow磁性感應接近式限位開關接線說明：

該磁性開關采用4芯電纜線,2位置型各2組,1組默認為紅線red和藍線blue,2組默認為黃線yellow和黑線black,按接線圖標記正負極接,接電時要加裝負載設備,不可2線直接對接電源。

科菲牌kofiflow磁性感應接近式限位開關測試說明：

常規沒負載情況下測試：可用常規萬用表（電池電壓9v內）,先打到二極管檔,2筆對接相應線序,磁感應帽對準相應組位置,如果磁性開關led指示燈亮,說明產品即為好的。

常規有負載情況下測試：首先確定好負載設備完整否,然后按接線圖指示,接入負載設備,磁感應帽對準相應組位置,給信號,如果磁性開關led指示燈亮,說明產品即為好的。

科菲牌kofiflow磁性感應接近式限位開關（磁性開關關鍵字）：

als-200d/sls-j90-2w磁性接近式開關,磁性開關,常開型磁性開關,無源干接點型磁性開關,馬蹄形磁性接近開關,航空插頭型磁性開關,磁感應式接近開關。
