一、適用范圍

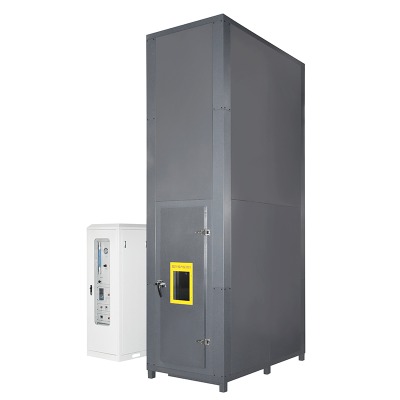

成束線纜垂直燃燒試驗機,適用于gb/t18380.（31-36）-2008《電線和光纜在火焰條件下燃燒試驗、垂直安 裝成束電線電纜火焰垂直蔓延試驗 試驗裝置》標準,用來評價垂直安 裝的成束電線電纜或光纜在規定條件下抑制火焰垂直蔓延的能力。也適用于iec60332-3-10：2000標準。

二、執行標準

gb/t18380.（31-36）-2008《電線和光纜在火焰條件下燃燒試驗、垂直安 裝成束電線電纜火焰垂直蔓延試驗 試驗裝置》

iec60332-3-10：2000《著火條件下電纜和光纖光纜的試驗》

三、技術參數

1、燃燒箱體采用70mm厚巖棉板及1mm不銹鋼板拼裝而成

2、箱內尺寸：1000×2000×4000mm

3、箱體底部距前墻150 mm處,開有一個進氣口尺寸為800×400mm.進風量為5m3/h

4、頂部排氣空間為300×1000mm.

5、標準不銹鋼梯尺寸為800×3500mm

6、文丘里氏氣體混合燃燒裝置1個

7、壓力表及減壓閥裝置,可調節丙烷及空氣壓力為0.1mpa

8、氣體轉子流量計調節并設定氣體流量

9、箱體提供鋼梯及欄桿扶手,便于用戶在頂部檢測

10、配備球閥可手動關閉氣源

11、自動設定燃燒測試時間,到時自動切斷丙烷氣源.

12、電源：ac 220v

13、最 大 功率：1kw

14、氣源：丙烷、空氣（客戶自備）
