一、設備總述

1、名稱、型號及規格

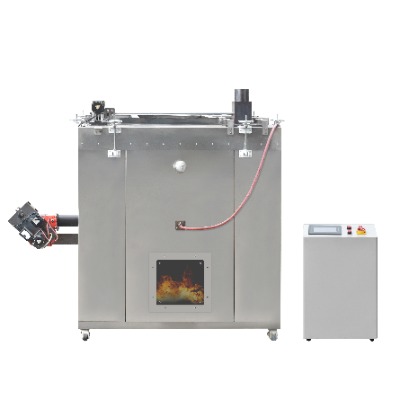

名稱：鋼結構防火涂料隔熱效率及耐火極限試驗爐

型號：rn-gjl-3

2、相關標準

gb 14907-2018《鋼結構防火涂料》

gb/t 9978-2008《建筑構件耐火試驗方法》第1部分：通用要求

3、產品概述

鋼結構防火涂料隔熱效率及耐火極限試驗爐是結合國家標準gb14907-2018《鋼結構防火涂料》、gb/t 9978-2008《建筑構件耐火試驗方法》第1部分：通用要求等規定和用戶要求而設計。

4、技術參數

1：工作電壓：交流220v±10％ 50hz；用電功率：3kw

2：爐壓測量范圍：0-100pa 爐壓控制：20±3pa

3：空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min

4：燃料：0號或-10號 柴油

5：試驗溫度：程序升溫

60min 室溫- 925℃

120min 室溫- 1050℃

180min 室溫- 1115℃

240min 室溫- 1150℃

300min 室溫- 1180℃

360min 室溫- 1210℃

6：儀器設備的準確度

①爐內溫度熱電偶數量：4支 的

②背火溫度熱電偶數量: 2支

③試件背火溫度：±4℃

④可選擇背火溫度是平均值控制還是分別控制

7：測溫傳感器：鎧裝鎳鉻鎳硅k值熱電偶 精度等級：ii級

8：加熱方式：全自動噴霧加熱器

9：試驗結束自動排風降溫

10：可存儲100組數據

11：計時范圍：0～360min 計時精度 lt;±2s

12：試件尺寸：500 mm×500 mm×6mm

13：儀器外形尺寸：1600mm×1600mm×1600mm
