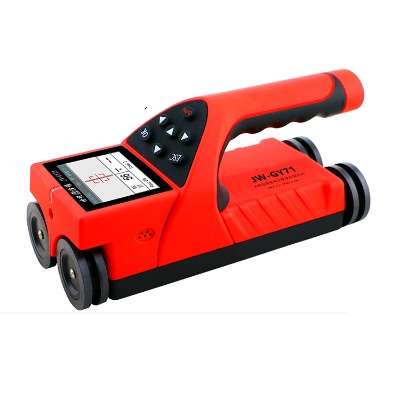

jw-gy71 數顯一體式鋼筋掃描儀

應用jw-gy71一體式鋼筋掃描儀,是一種便攜無損智能的檢測儀器,用于鋼筋混凝土結構施工質量的檢測與評估。能夠測定鋼筋的位置、走向及分布、鋼筋保護層厚度等情況,還可對非磁性和非導電介質中的磁性體及導電體進行檢測與評估。此儀器可廣泛應用于房地產、公路橋梁、工程建設監理等城市建設領域。

gb50204-2015《混凝土結構工程施工質量驗收—》

jgj/t152-2008《混凝土中鋼筋檢測技術—》

gb/t50344-2004《建筑結構檢測技術—》

gbt50784-2013《混凝土結構現場檢測技術—》

db11/t365-2006《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術》

jjf1224-2009《鋼筋保護層厚度測量儀樓板厚度測量儀計量校準—》

產品特點 顯示器波形掃描方式直觀,對密集分布的鋼筋檢測、分析直觀。

混凝土厚度檢測模式直觀、準確顯示保護層厚度,并可顯示已存鋼筋間距。

可檢測兩鋼筋間位置,指示燈提示鋼筋位置。

無邊界網格/剖面掃描,波形掃描一次測量可達30m長度。

具有存儲、查看、刪除等功能,可存12000個構件或者20萬測點。

usb/藍牙數據傳輸,可將存儲數據通過usb/藍牙上傳到計算機。

pc機數據分析軟件,數據處理及報告生成簡便（可3d成像）。

2.8寸分辨率彩色液晶屏(320×240像素 )。

外置大容量18650鋰電池,方便更換及運輸,低功耗電路設計,電池充滿后可工作約30小時。

一體式設計,體積小巧,重量輕,方便攜帶,顯示器界面中英文切換。

儀器尺寸：220×96×108mm

儀器重量：650g

鋼筋直徑

設置范圍 ∅6mm~∅50mm

量 程 一量程 2mm~100mm

二量程 50mm~200mm

保護層厚度

允許誤差 ±1mm　2mm~60mm

±2mm　60mm~80mm

±3mm　80mm~100mm

±4mm　100mm~133mm

±5mm　140mm~169mm

±6mm　170mm~200mm

直徑估測適用范圍 ∅6mm~∅32mm

直徑估測誤差  ±1
