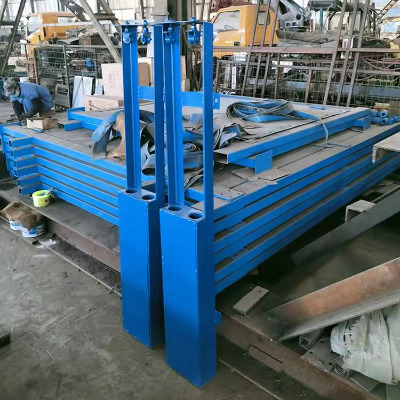

1.用途及適用范圍：

風門自動控制系統使用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動控制,可控制兩道或三道風門。本系統能在不改變現有風門設施結構情況下安 裝使用。設備安 裝后,風門能滿足反風要求,在礦井停電情況下可靠人力開閉風門,安 裝方便,動作靈活、安 全可靠。

2.型號意義

3.防爆型式：

裝置為隔爆兼本質安 全型,防爆標志：“exd［ib］i mb”。 使用環境

1  裝置在下列環境條件下應能正常工作：

a) 海拔高度不超過2000m；

b) 周圍環境溫度：-10℃～40℃,

c) 平均相對濕度：不大 于95％rh（＋25℃）；

d) 煤礦井下有甲 烷和煤塵爆炸性混合物,但無破壞絕緣的腐蝕性氣體的場合；

e) 在無滴水及其它液體侵入的地方；

f) 在無顯著震動及沖擊的地方；

g) 環境噪聲：≤75db（a）。

2  裝置應能承受的最 惡劣的貯運條件：

a) 溫度條件：-40℃～60℃；

b) 環境平均相對濕度：不大 于95％rh(+25℃)；

c) 振動：裝置中組成設備須符合各自產品標準中有關振動的要求；

d) 沖擊：裝置中組成設備須符合各自產品標準中有關沖擊的要求。

主要性能：

1  供電電源

工作電壓：ac 127v；

工作電流：≤ 1a

2  信號

a）輸入信號

6路高低電平信號輸入（本安 ）：低電平≤0.5v、高電平≥6v

b）輸出信號

1）2路控制語言報警器無源接點信號輸出；

2）2路控制電磁閥 ac 127v 輸出；

3  裝置基本功能：

控制功能：當檢測到傳感器或遙控器信號時,控制電磁閥及執行器,以達到控制風門開、閉的目的,同時控制語言報警器,并進行聲光報警,語音提示（通過風門,注意安 全/對面風門打開,請注意安 全）。

延時功能：礦車、行人觸發傳感器后,如不通過風門延時30s后關閉風門,解除報警；如通過風門,則延時5s后關閉風門,解除報警。

 防夾功能：礦車、行人通過風門后,關閉風門時檢測到人車自動打開風門并聲光報警。

 顯示功能：主機配置液晶顯示屏,可顯示風門開閉狀態、傳感器工作狀態。

最 大 傳輸距離
