zpz綜采工作面智能灑水除塵控制系統

礦用綜采工作面智能灑水除塵控制系統

綜采面灑水系統

zp12無線自動灑水降塵裝置.

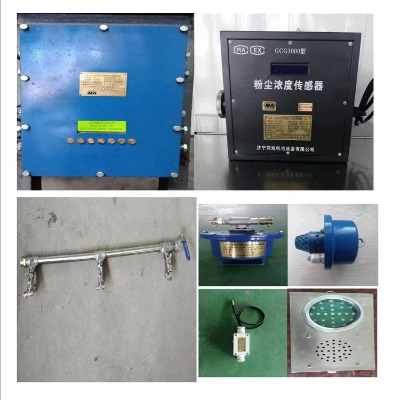

zpz綜采面灑水系統組成：kxj127電源控制箱、zp-127z主控箱、電動球閥、移駕傳感器、放煤傳感器、發射傳感器、接收傳感器、接收箱等。

用途：zpz綜采智能灑水裝置是一種利用嵌入式技術開發的人機界面式的智能控制設備,rs-485通訊接口,led顯示狀態信息,按鍵進行功能測試、參數設定等操作,具有直觀、醒目、操作方便等優點。系統采用先進的微型單片機、具有失電記憶的eprom存儲芯片及動態數據采集,使得控制系統更趨合理化、人性化。

zpz型綜采工作面智能灑水降塵控制系統適用于煤礦綜采工作面自動噴霧控制,通過實時監測采煤機的運行位置,在其風流下方截面上自動順序開啟和關閉數個電動球閥來控制噴霧。

綜采面每4-6個液壓支架上設1個噴霧點,配套接收箱一只,本質安 全型電動球閥一只,和移駕傳感器一只及放煤傳感器一只,每臺采煤機配制1臺發射傳感器（或遙控發送器）,在采煤機運行時,采煤機下風口的4-6架自動進行噴霧降塵,噴霧點隨著采煤機的運行而開啟,并隨著采煤機的移動,噴霧點自動進行跟蹤移動,始終保持在采煤機的下風口進行噴霧降塵而又不噴到采煤機上,每個噴霧點采用新型噴霧桿。

可以設定各個噴霧點的傳感器控制方式、噴霧延時時間、各噴網點的聯動噴霧的數量及位置、整套系統的工作時間段：采煤時間段及檢修時間段,在采煤時間段進行自動噴霧,檢修時間段則停止噴霧。

參數：a.控制箱

工作電壓：ac127v

顯示方式：高清晰工業級液晶屏顯示。

顯示功能：集中顯示各噴霧點的傳感器狀態及閥門開關狀態,查詢各個噴霧點噴霧延時時間、聯動噴霧的數量及位置、整套系統的工作時間段等。

設定功能：能設定各個噴霧點的傳感器狀態、噴霧延時時間、聯動噴霧的數量及位置、整套系統的工作時間段、系統時間等。

噴霧箱的噴霧點控制：能對本架噴霧點及前后各1-8個噴霧點進行任意設定。

噴霧點的延時時間設定范圍：0-999s.

控制箱的容量：可控制多個噴霧點。

傳輸距離：控制箱和噴霧點的最 大 距離應小于1000米。

b。dfh-10/7礦用本質安 全型電動球閥

額定工作電壓：17v.dc

額定工作電流：200ma

額定功率：小于30w

電磁閥分類:常閉式

工作水壓：0.2mpa-70.mpa

c.發射傳感器

額定工作電壓：ac127v、50hz

電壓波動范圍：標稱值得75％-120％

輸入功率：不大 于4w

工作電流:不大 于60ma

發射信號：紅外線

發射傳感器與電源控制箱可靠距離小于8米。
