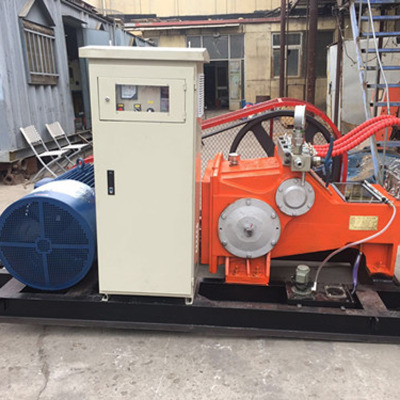

gzb- 90e型高壓注漿泵是我廠在gzb-40a型高壓注漿泵的基礎上改進延伸的新結構產品,它在原有兩次變速的結構下,選用了瓦式傳動,徹底改變gzb-40a型及天津同類產品的滾針傳動易損壞的缺點,使該泵動力端工作壽命延長。瓦式傳動結構,存在瓦與軸之間的正常磨損,但不會因突然損壞而使工程無法進行。

二、試用領域

高壓旋噴水泥漿提供高壓動力,用于新建建筑物,高速公路,高速鐵路,地下鐵路等軟弱地基強化加固補強,舊有建筑物不均勻沉降整治,水庫大壩與底下建筑工程防深帷幕,檔土圍堰,礦山堵漏,井桶護臂,邊坡錨固等方面,亦可使用于高壓水攝流輔助破巖落煤,井下液壓支柱供液,錨固有水利膨脹金屬錨桿泵送高壓水,地下大型管道疏通清淤清洗,高壓水射流穿孔或其他需要用高壓液體為動力得領域。

三、參數

電機型號 變頻電機

電動輸出轉速 1480r/min

柱塞行程 80mm

速比 1=7.2545

柱塞沖次 169次

吸入管直徑 50mm

排出管直徑 16~25mm

柱塞直徑 55mm 60mm

排出流量 135l/min

額定壓力37mpa(配90kw電機)

           31mpa(配75kw電機）

           23mpa(配55kw電機）

外形尺寸 3050*1400*1600mm

重量 3000kg
