關鍵詞：液位變送器,液位傳感器,投入式液位變送器

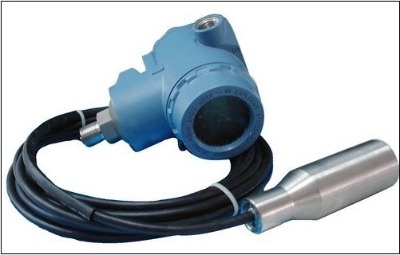

概述：擴散硅壓阻式液位傳感器是濟南惠馳電子科技有限公司為使用環境比較惡劣的現場而設計的一種高性能壓力變送器。其安 裝方便,具有抗振性和抗沖擊性好。精度高,穩定性好等優點。廣泛應用于石油,化工,冶金。水利,電力,食品等行業的壓力,液位的測量和過程控制。

工作原理：利用單晶硅的壓阻效應,以單晶硅為基本,按特定晶向,用微機械加工技術形成彈性元件。在其適當位置用集成電路工藝形成四個等值應變電阻,組成惠斯登電橋,對電橋施加一恒定電壓（流）,當有壓力（差壓）作用到彈性元件時,使其輸出與對應于所加壓力成比例的電壓信號,經電子線路把電壓信號放大轉換成二線制的4-20madc輸出。

技術指示：

量程范圍：0.3-100米(由用戶自選)

輸出信號:4-20毫安 ,二線制

供電電源：12-36vdc  典型24vdc

精度等級：±0.5％

長期穩定性：≤±0.2％

溫度范圍：-10-80℃

環境濕度：‹90％rh

環境溫度：-10-75℃

過載壓力：120％

測量介質：對不銹鋼不腐濁的氣,液體。

注意事項：

1.凡供貨產品均帶有產品合格證及使用說明書,其中有產品編號,技術參數,接線圖,出廠日期等,請認真對,以免用錯。

2.安 裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口,應慢速擰緊,注意密封,不能把轉矩直接加到變送器殼體上,只能加在壓力接口的六方上。

3.接線應嚴格按照我公司使用說明要求進行。

4.本產品系精密的換能儀表,禁止隨意拆卸,碰撞,跌落,用力甩打或用尖銳器具捅引壓孔。

5變送器通電后即可工作,但預熱30分鐘后輸出穩定。

6使用中若發現異常,應關掉電源,停止使用,進行檢查,或直接向我公司技術部聯系。

7.運輸,儲存時應恢復原包裝,存放在陰涼,干燥,通風的庫房內。

8.質保期12個月。
