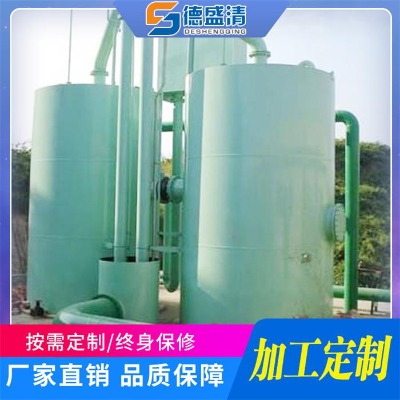

重力式無閥濾池工作原理

重力無閥濾池的工作原理是利用水力學原理,通過進出水的壓差自動控制虹吸產生和破壞,實現自動運

行的濾池。從沉淀池來的水,經進水分配槽,進水管,及配水擋板的消能和分散作用后,比較均勻地分

布在濾層上部,水流通過濾料層、承托層與配水系統進入底部空間,然后經連通渠上升到?jīng)_洗水箱。隨

著過濾的進行,沖洗水箱中的水位逐漸上升(虹吸上升管中水位也相應上升)。當水位達到出水管喇叭口

的上緣時,便從喇叭口溢流到清水池。

 反沖洗的工作原理：當濾室沙層表面的淤泥和沉積物較厚,影響水流通過時,迫使濾室水位通過虹吸

下降管逐步上升,當水位升至高點（虹吸管的彎頭部位）時,水流快速流出,產生強大的虹吸作用,使

池體內的存水通過濾料底部倒流。從而使濾料（石英砂）翻動,淤泥和沉積物經虹吸管排入地溝。當池

體內存水排至設定位置時（虹吸破壞斗的位置）,虹吸管的虹吸作用被破壞,濾料的通過能力得到了改

善,濾池恢復正常工作。

說明：

1、分配水箱：貯存和分配水流作用,一組二座無閥濾池設一個。

2、分水板：使水流能夠均勻地分配給二個無閥濾池。

3、可調分水板：減緩水流對濾料的沖擊,使水流能夠平均地散落到濾料上。

4、虹吸破壞斗：當濾池反沖時,池體內的水位下降低于虹吸破壞斗時,虹吸管內的虹吸作用被破壞,結

束反沖。

5、水位平衡管：使二個濾池中的水位保持平衡。

6、虹吸管封閉水箱：封閉虹吸下降管。

7、支墩：支撐濾板和濾料。

8、濾板：有鋼板上塑料濾帽的（鋼板上打孔焊dn20mm管頭,上濾帽）。有用角鋼和圓鋼焊制的,起過濾

承托濾料作用。

9、濾料：使用石英砂分三層三種粒度,厚度1.38米。

10、出水廊道：水從濾室過濾后,從承托層底部,流到池體內的通道。

11、濾室：裝填濾料,封閉使水流通過濾沙再進入通水廊道。（內墻體拉毛,使水無法從墻壁和濾料間

流走）

12、池體：貯存一定的水量,當水量達到高水位時,水從出水管流入清水池。

13、排污閥：排空池體內的存水,以便清掃,清理池體的余沙和淤泥、水垢等。
