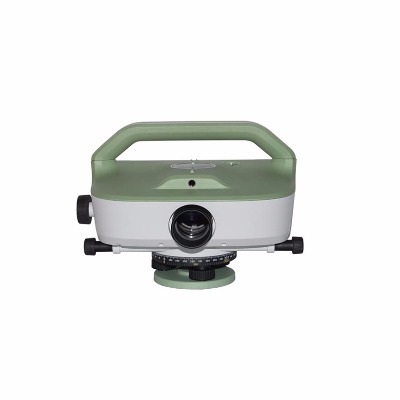

徠卡ls10/ls15技術參數

南京弘圖儀器有限公司 歡迎您來電咨詢

控制單元   顯示

lcd顯示：qvga（320x240像素 ）彩色觸摸屏：led背光。亮度可調節。

鍵盤

28鍵位：包括4個功能鍵和12個子母數字鍵

重量：

儀器類型 重量（包括ceb331電池）

ls10      3.7kg/8.21bs

ls15    3.7kg/8.21bs

電源供電    使用串行接口的外部電源

電壓       標準電壓12.8v dc

范圍10.5v—18v

待機功耗   1.4s

工作功耗   通常2w（當時用電機自動對焦為3w）

內部電池   ceb331

類型       鋰電池

電壓       11.1v

容量       2.8ah

工作時間   10—12h

數據存儲    內存 30000測量點

usb        1gb,支持32gb

環境規格    溫度

工作溫度   ls10/ -20致+50c°  ls15/ -20致+50c°

保管溫度   ls10/ -40致+70c°  ls15/ -40致+70c°

防水防塵   ls10/ls15   ip55

濕度         ls10/ls15   達95％為了避免冷凝、請定期干燥儀器

磁場測試   ls10/l15    在水平恒定磁場下,強度0ut~±400ut是視線差≤1″

望遠鏡      放大倍率   32倍

物鏡直徑   36mm

視場角      2°

視場         1百處視場寬度3.5m

到標尺距離 0.6m（近距）

乘常數      1百

補償         電子磁阻尼補償器

傾斜角      ls10/ls15  ±9′

標準偏差    0.3″

圓水準器    8′/2mm

電子水準器  工作范圍

縱向        0.110gon/0.099°

0.166gon/0.150°,如果傾斜度精檢關閉

橫向/ ls15   0.110gon/0.099°

0.166gon/0.150°,如果傾斜度精檢關閉

精度         0.015gon/0.013°y

自動對焦限ls15    工作范圍      1.8m致∞

對焦時間     通常4s

工作范圍     360°/400gon

精度         2.7°/3gon

傾斜改正     有

傳感器       5萬像素 cmos傳感器

焦距         34mm

視場         6°x4.8°（對角7.7°）

圖像存儲     qvga. bmp格式

縮放         4檔（1/2/4/8倍）

白平衡       自動

亮度         自動

高差精度           每公里往返標準差

ls10/ls15  0.3mm   ls15 0.2mm

銦瓦標尺電子測量  0.3mm 0.2mm

標準標尺電子測量  1.0mm    1.0mm

光學測量          2.0mm    2.0mm

距離測量標準偏差

距離達到50米            ls10/ls15   500ppm

對于達到大 可測量距離    ls10/ls15   1000ppm

電子測量范圍：  標尺長度    測量范圍

3m to 4m    1.8-110m

3m銦瓦標尺    1.8-60m

2.7m        1.8-100m

1.82m/2m    1.8-60m

測量時間       2.5秒
