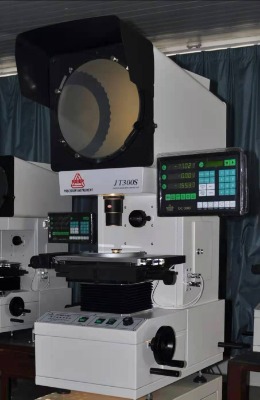

jt300s全數字式投影儀（反像）

jt300sz全數字式投影儀（正像）儀器用途

   全數字式測量投影儀是光、機、電一體化的精密高效測量儀器,分反像與正像兩種,廣泛用干機械、儀表、電子、輕工等行業,院校、研究所以及計量檢 定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪螺紋、齒輪、成型銑刀等。

儀器特點

   儀器光學系統品質優良,物鏡成像清晰,放大倍倍率準確,在透射光照明下,輪廓測量誤差小干0.08％；測量示值誤差可達(3+l／75)μm,l為被測量長度(單位：mm)

產品參數儀器型號jt300s(jt300sz)-1505jt300s(jt300sz)-2010工

作

臺金屬臺尺寸（mm）320x220355x200玻璃臺尺寸（mm）￠190260x150x座標行程（mm）150200y座標行程（mm）50100儀器測量精度3+l／753+l／75   x,y座標數顯解析度：0.001投影屏尺寸（mm）：￠312,使用范圍>￠300（刻有米字線）投影旋轉范圍：0~360°旋轉角度數顯解析度：1′或0.01°物鏡放大倍數10x（必備）20x（選）50x（選）100x（選）物方視場￠30mm￠15mm￠6mm￠3mm物方工作距85.17mm81.94mm16.99mm16.39mm反射方式外反射外反射內反射內反射調焦行程70mm數據處理系統3000型多功能數據處理系統儀器照明透射與反射照明光源均為24v,150w鹵鎢燈儀器電源220v（ac）,50/60hz,總功率350w冷卻方式強制風冷（3只軸流風扇）外形尺寸長*寬*高（mm）720*390*1100720*390*1100儀器重量單位：kg175175
