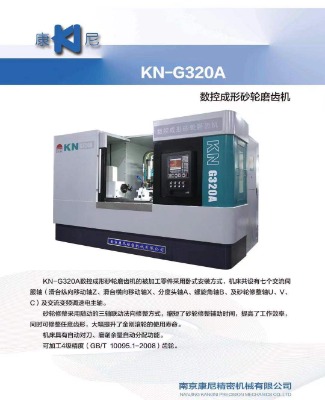

kn-g320a數控成形砂輪磨齒機的簡單介紹kn-g320a數控成形砂輪磨齒機的被加工零件采用臥式安 裝方式,機床共設有七個交流伺服軸（滑臺縱向移動軸z、滑臺橫向移動軸x、分度頭軸a、螺旋角軸b、及砂輪修整軸u、v、c）及交流變頻調速電主軸。

kn-g320a數控成形砂輪磨齒機的詳細信息kn-g320a數控成形砂輪磨齒機的被加工零件采用臥式安 裝方式,機床共設有七個交流伺服軸（滑臺縱向移動軸z、滑臺橫向移動軸x、分度頭軸a、螺旋角軸b、及砂輪修整軸u、v、c）及交流變頻調速電主軸。

砂輪修整采用隨動的三軸聯動法向修整方式,縮短了砂輪修整輔助時間,提高了工作效率,同時可修整任意齒形、大幅提升了金剛滾輪的使用壽命。

機床具有自動對刀、磨削余量自動分配功能。可加工4級精度（gb/t 10095.1-2008）齒輪

技術參數：

1.工件**外徑;φ320mm

工件最小根徑：φ20mm

2.分齒數：任意

3.模數：1~8mm

4.**工件重量：80kg

5.**螺旋角;±45°

6.頭、尾架****距：750mm（1050mm）

7.工作縱向移動軸**行程：700mm

8.砂輪沿工件徑向進刀軸行程：250mm

9.工件縱向移動軸**移動速度：12m/min

10.砂輪沿工件徑向進刀軸**移動速度：1.2m/min

11.砂輪直徑：φ50~φ250mm

砂輪厚度：≤30mm

砂輪中心孔：φ20/φ32/φ75mm

12.砂輪工作轉速范圍：2500~8000rpm

13.砂輪修整器沿砂輪徑向**移動量：115mm

砂輪修整器沿砂輪軸向**移動量：60mm

14.主軸錐孔：莫氏5號

15.磨具**功率:6kw

16.機床外形尺寸:3800×2260×2300mm

17.機床總量:6500kg
